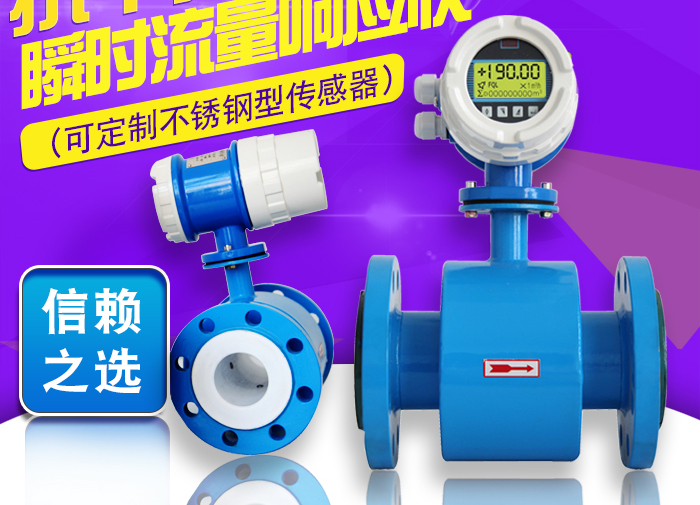

高压注水流量计

高压注水流量计采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电*上产生感应电势，其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。电磁流量计密封性能好，还可用于自来水和地下水道系统。而且测量过程不与流体接触，适于制药、生物化学和食品工业。

高压注水流量计技术参数
1、公称通径(mm):管道式四氟衬里：DN10～DN600；管道式橡胶衬里：DN40～DN1200；（特殊规格可定制）
2、流动方向：正，反，净流量；
3、量程比：150：1；
4、重复性误差：测量值的±0.1%；
5、精度等级：管道式：0.5级，1.0级；
6、被测介质温度：普通橡胶衬里：－20～+60℃;高温橡胶衬里：－20～+90℃;聚四氟乙稀衬里：－30～+100℃;高温型四氟衬里：－20～+180℃；
7、额定工作压力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；（高压可定制）；
8、流速范围：0.1－15m/s；
9、电导率范围：被测流体电导率≥5μs/cm；
10、电流输出：0～10mA：0～1.5kΩ；4～200mA：0～750 kΩ；负载电阻；
11、数字输出频率：上限可在1～5000HZ之间；
12、数字输出方式：输出频率内设定带光电隔离的晶体管集电*开路双向输出；
13、集电**大电流：外接电源≤35V导通时集电**大电流为250mA；
14、供电电源：AC220V或DC24V；
15、要求直管段长度：上游≥5DN，下游≥2DN；
16、连接方式：流量计与配管之间均采用法兰连接；
17、连接尺寸：法兰连接尺寸应符合GB11988规定；
18、防爆等级：mdIIBT4；
19、防护等级：IP65，特殊订制*高可达IP68；
20、环境温度：－25～+60℃；
21、相对温度：5%～95%；
22、消耗总功率：小于20W；
23、信号输出：4-20mA(负载0-750Ω)，脉冲/频率，控制电平；
24、供电电源：AC220V，允差15%；或DC24V，纹波≤5%；
25、通讯输出：RS 485，MODBUS协议，HART协议，Profibus-DP协议；

高压注水流量计如何正确选型
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
收集数据：
1.被测流体成份
2.*大流量、*小流量
3.*高工作压力
4.*高温度、*低温度
被测流体必须具备一定的导电性，导电率>5μS/CM
*大流量和*小流量必须符合下表中的数：

实际*高工作压力必须小于流量计的额定工作压力。
*高工作温度和*低温度必须符合流量计规定的温度要求。
确定是否有负压情况存在。
您可以根据上表中的流量选择相应的流量计，若所选择的流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。
若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。
测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电*地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。

高压注水流量计性能特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
2、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命*长。
3、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
4、传感器部分只有内衬和电*与被测液体接触，只要合理选择电*和内衬材料，即可耐腐蚀和耐磨损。
5、LDE转换器采用国际*新先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。
6、双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。

高压注水流量计选型表


高压注水流量计的安装
流量计前方*少要有5×D（D为流量计内径）长度的直管段，后方*少要有3×D（D为流量计内径）长度的直管段；
流体的流动方向和流量计的箭头方向一致；
管道内要有真空会损坏流量计的内衬，需特别注意；
在流量计附近应无强电磁场；
在流量计附近应有充裕的空间，以便安装和维护；
若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D（D砂浆流量计内径）长度为方便今后流量计的清洗和维护，应安装旁通管道；

高压注水流量计常用绝缘内衬材料性能及适用范围
1.名称：聚三氟乙烯
  性能：化学性能稳定，仅次于聚四氟乙烯，但耐磨性能差
  *高工作温度/℃：100℃
  适用液体：水、酸溶液
2.名称：聚四氟乙烯（F-4）
  性能：化学性能很稳定，但粘结性能差，与金属测量管很难粘接，耐磨性能也不好
  *高工作温度/℃：250℃
  适用液体：腐蚀性强的浓酸、碱、盐溶液
3.名称：四氟乙烯和六氟丙烯（F-46）
  性能：化学耐腐性略逊于F-4，但与金属测量管有较强接合力，可用于负压
  适用液体：腐蚀性酸、碱、盐溶液
4.名称：四氟乙烯和乙烯（F-40）
  性能：化学耐腐性略逊于F-4，但与金属测量管有较强接合力，可用于负压
  适用液体：腐蚀性酸、碱、盐溶液
5.名称：聚氨酯橡胶
  性能：耐磨性能好，但耐酸碱性能差
  *高工作温度/℃：70℃
  适用液体：水泥浆、纸浆类液体
6.名称：氯丁橡胶
  性能：弹性好，耐磨、耐腐蚀，抗冲击性能好，成本也比较低
  *高工作温度/℃：70℃
  适用液体：水泥浆、矿浆、稀酸流体
7.名称：耐酸搪瓷
  性能：耐除氢氟酸、磷酸以外的其它酸类和溶剂，有一定耐碱性，抗冲击性差
  *高工作温度/℃：180℃
  适用液体：一般酸、碱、腐蚀性液体
8.名称：陶瓷
  性能：有*好的耐磨性，且有很好的耐各种强酸、强碱的腐蚀性，但性脆易碎，应防温度剧变
  *高工作温度/℃：180℃
  适用液体：具有腐蚀性的矿浆
9.名称：耐酸橡胶
  性能：耐60℃以下任何浓度的盐酸、草酸、磷酸及50%的硫酸、NaOH、KOH等，但忌强氧化剂
  *高工作温度/℃：60℃
  适用液体：一般酸、碱、盐水溶液

高压注水流量计常用电*材料及使用范围
1.电*材料：耐酸不锈钢材料（1Cr18Ni9Ti）、含钼不锈钢（1Cr18Ni12Mo2Ti）（相当于316L）
  特点及使用范围：主要用于生活工业用水、原水、下水、废污水、稀酸、稀碱等弱腐蚀性酸、碱、盐液体
2.电*材料：哈氏合金B
  特点及使用范围：适用于低浓度盐酸等非氧化性酸和非氧化性盐液，硝酸等氧化性酸不适用
3.电*材料：哈氏合金C
  特点及使用范围：适用于常温硝酸、其他氧化性酸、氧化性盐液等，盐酸等，还原性酸和氯化物不适用
4.电*材料：钛
  特点及使用范围：耐腐蚀性略优于耐酸刚，对氯化物、次氯酸盐、海水有优良的耐腐蚀性，对常温硝酸等氧化性酸有耐腐蚀性，盐酸、硫酸等还原性酸不适用
5.电*材料：钽
  特点及使用范围：具有和玻璃相似的优越耐腐蚀性，除氢氟酸、发烟硫酸等少数酸外，适用于大部分酸液，氢氧化钠等碱液不适用
6.电*材料：铂、铂铱合金
  特点及使用范围：对几乎所有的酸碱液耐腐蚀，王水、铵盐等少数介质不适用，价格昂贵
7.电*材料：碳化钨硬质合金
  特点及使用范围：浆液专用电*材料，可降低浆液噪声，耐腐蚀性较差，腐蚀性液体不适用
8.电*材料：导电橡胶、导电氟塑料
  特点及使用范围：低噪声电*材料，可抗浆液噪声和流动噪声，导电氟塑料耐化学品性能好
