氨水流量表,智能型氨水流量计

氨水流量表产品概述

氨水流量表技术参数
1、公称通径系列　DN（mm）
2、管道式四氟衬里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
3、管道式橡胶衬里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
4、流动方向：正、反净流量。量程比：150：1.重复性误差：测量值的±0.1%
5、精确等级：0.5级、1.0级（管道式）
6、被测介质温度：普通橡胶衬里：-20＋60℃
7、高温橡胶衬里：-20＋90℃
8、聚四氟乙烯衬里：-30＋100℃
9、高温型四氟衬里：-30＋180℃。
10、额定工作压力：管道式：DN6-DN80≤1.6Mpa，DN100-DN250≤1.0Mpa，DN300-DN1200≤0.6Mpa.
11、流量测量范围：流量测量范围对应流速范围是0.1-15m/s
12、电导率范围：被测流体电导率≥5us/cm（一体式），大多数以水为成分的介质，其电导率在　200?800μs/cm范围内，均可选用电磁流量计来测量其流量。
13、电流输出：0-10mA时，负载电阻为　0-1.5kΩ；4-20mA时，负载电阻为　0-750kΩ
14、数字频率输出：输出频率上限可在　1-5000Hz　内设定带光电隔离的晶体管集电*开路双向输出。外接电源≤35V　导通时集电**大电流为　250mA.
15、供电电源：85-265V，45-63Hz.
16、直管段长度：管道式：上游≥5DN，下游≥2DN.
17、连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合　GB11988的规定。
18、防爆标志：mdIIBT4.
19、环境温度：-25-60℃
20、相对湿度：5%-95%
21、消耗总功率：小于20瓦。

氨水流量表的优点
主要体现在以下几个方面：
⑴压力损失相对较小。电磁流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件，当流体通过流量计时不会引起任何附加的压力损失，流量计的阻力仅是同一长度管道的沿程阻力，是流量计中运行能耗*低的流量仪表之一。
⑵可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。电磁流量计的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等；电磁流量计易于选择与流体接触件的材料品种，可应用于腐蚀性流体。
⑶电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率（只要在该仪表的要求的临界值以上）变化明显的影响，因此，电磁流量计经水标定后，可以用来测量其它导电性液体的流量。
⑷量程范围宽。量程比通常为20：1～100：1，甚至更大。此外电磁流量计的输出只与被测介质的平均流速成正比，而与轴对称分布下的流动状态（层流或紊流）无关。
⑸口径范围宽，从几个毫米一直到几米。
⑹电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。

氨水流量表测量原理
1）概述
依据：
据法拉*电磁感应定律，测量管道内的流动的导电液体（等效于许多连续的导电薄圆盘）做垂直于磁场的运动，产生感应电动势，电势大小与流量相关。
磁场：
恒定磁场：适于测量时不易产生*化现象的非电解液；
交变磁场：工业用的大部分形式（可减小*化现象）。
根据法拉*电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势E，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B，L，u三者互相垂直，则E = BLu
2）测量模型
感应电势的方向由右手定则确定，大小由下式决定：

氨水流量表选用及安装要求
被测流体必须是导电液体。不能测气体、蒸汽、石油制品、甘油、酒精及纯净水等；
量程的选择：常用流量*好超过满量程的50％。常用流速为2～4m/s*合适；
压力的选择：使用压力必须低于电磁流量计额定工作压力，一般不超过16×105Pa；
温度的选择。被测介质温度不能超过村里材料的容许使用温度，一般≤200°C。

氨水流量表安装注意事项
推荐垂直安装，且被测流体是自下而上流动。也可水平安装，但要使两电*在同一水平面上，要保证测量导管都充满液体。
流量计的外壳、屏蔽线、测量导管都要接地。要求单独设置接地点，不要连接在电机或上、下管道上。（因信号较弱，满量程时只有几毫伏，且流量很小时，只有几微伏，外界稍有干扰就会影响测量精度。）
安装地点要远离一切磁源。（如大功率电机、变压器等）

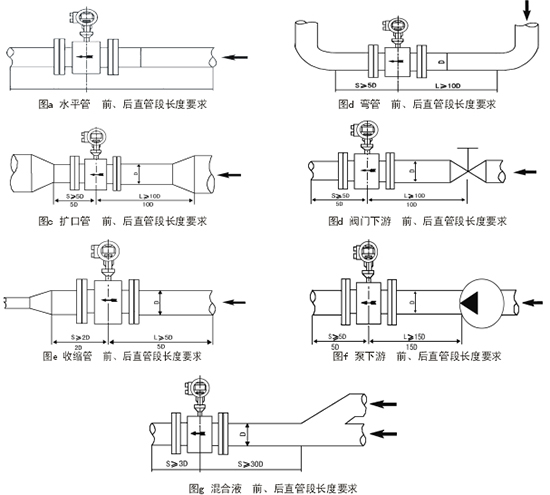

流量计前必须有10D左右的直管段，以消除各种局部阻力对流线分布对称性的影响。

使用电磁流量计时要注意
⑴不能用来测量气体、蒸汽以及含有大量气体的液体。
⑵不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质。
⑶普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。
