纯碱计量表在有限流动水域浮体结构对水流结构的影响

纯碱计量表采用电磁感应原理测量介质流体流速的流量计。它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电*上产生感应电势，其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。
浮体结构闸门作为一种新型的环境友好型闸门在平原水利防洪工程中得到广泛的应用。受边界以及流动特性的影响，有限流动水域中的浮体结构水动力变化更为复杂，易导致浮体结构倾覆，从而影响工程安全。水流结构的变化对浮体结构稳定性起到关键作用。邢殿录等对比无限和有限水域，认为有限水域中边界的存在影响浮体结构的水动力系数。陆彦分析浮箱门在静水和动水中的稳定性及其影响因素，对浮箱门在运行过程中的周围水力特性进行描述，并给出了增加沉浮稳定性的措施。Johnson等采用物理模型试验对淹没状态下的防波堤在周围波浪以及水流作用下的影响进行分析，通过3种不同的数值模型对比并描述了浮式防波堤对周围水流流态分布及波高的影响。傅宗甫等基于水力学模型试验，分析了新型浮体闸在动水中沉浮的水力特性，得到不同位置下影响浮体闸稳定性的因素，同时提出提高浮体闸沉浮安全性的方式。苏礼邦对浮体启闭闸门在流动水域中的运行进行了理论研究和模型试验，得到浮体门受初始潮位影响较大、减小上下游水头差可减小浮体门的受力从而提高稳定性的结论，为大型浮体门的结构设计和操作运行控制提供了技术支持。Ｒey等采用试验方法模拟了水流作用下的淹没平板的水力荷载，得到水流对反射系数及作用在平板上的水平力影响巨大、对垂直作用力却影响微小的结论。Venugopal等得到不同浮体结构体型以及吃水深度对其表面受力影响巨大。崔贞等采用物理模型试验以及数值模拟对不同浮体结构在不同水力特性下的水流结构以及倾覆性进行研究，研究不同参数对浮体结构的影响，为有限流动水域中浮体结构的稳定性提供参考依据。以上研究大多对浮体结构的稳定性及所受作用力进行研究，对水流结构及其影响因素研究较少。本文通过物理模型试验，对不同来流条件下及不同位置下的浮体结构在有限动水作用下的下游水流结构进行分析。通过对比不同来流以及位置下的水力特性，分别对特征断面的流速分布特征、断面流速的不均匀系数以及回流区的变化特性进行比较分析，以期为有限水域浮体结构在动水运行过程中的周围水流变化特性以及其稳定性分析提供依据。
1试验装置及参数设计
1．1试验装置

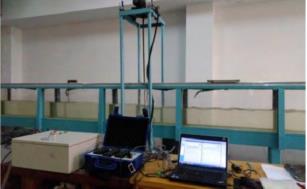

为探究浮体结构在不同位置以及不同来流流量对下游水流结构的影响，在长、宽、高分别为10.00m、0.30m和0.50m的有机玻璃水槽中进行物理模型试验(图1)。浮体结构位于水槽中间区域，通过闸门调速装置对浮体结构的位置进行精确控制，对下游区域流速采用ADV进行测速，并采用纯碱计量表进行流量监测。

1．2试验参数设计
有限水域的浮体结构在不同来流动水中运行时，浮体结构位置的改变会对流场产生影响，从而影响浮体结构的泄流能力以及稳定性。试验过程中固定浮体结构的体型不变(长L=0.20m，宽B=0.30m，高a=0.10m)，分别选取4种不同来流流量Q及浮体结构位置e，控制浮体结构在上、下游水位不变的条件下进行试验，具体试验参数设计及说明见表1以及图2。


2结果及分析
来自上游的水体经浮体结构的阻挡作用，水流绕流经浮体结构的上部和下部区域通过，并在浮体结构背水面的下游区域形成小范围回流区，此处水流紊乱，流速分布不均匀。试验过程中，对回流区沿水流方向的长度D(水槽纵向中心断面处，自浮体结构背水面到沿水流方向流速为0的*远位置点)进行量测。选取浮体结构下游区域回流区中心点所在断面进行流速测量对比。流速测量断面位置A-A见图3。

2．1不同浮体位置对断面流速分布的影响
图4横坐标为断面水流方向流速，纵坐标为测点垂向位置与下游水位的比值y/H'。随着浮体结构位置的上升，*小断面流速位置同样上升。以图3(a)为例，当e=0.02m时，下游断面位置自下而上呈现先减小、后增大的趋势，在y/H'=0.40时流速达到*小，随着浮体结构位置的上升，*小流速呈现向上偏移的趋势。在断面位置y/H'=0.20时，随着e的增大，流速呈现增大的趋势。当e较小时，流经浮体结构下部进行下泄的水流较少，主流出现在浮体结构的上部，且在浮体结构的阻挡作用下出现回流区;随着e上升，主流偏向浮体结构下部区域，流速增大。与y/H'=0.20的流速分布正好相反，当y/H'=0.80时，流速分布随着浮体位置的增大而减小。随着e的增大，通过浮体结构下部泄流的水体增多，主流开始向下偏移。试验过程中，浮体结构处于淹没状态，流速的分布随着浮体位置的改变呈现上大、中小、下大的分布趋势，在浮体结构下游区域形成回流区，回流区的位置随着浮体结构的上升而上升。

2．2不同来流流量对断面流速分布的影响
由图5可知，当e相同时，断面*小流速发生的位置相同，发生在浮体结构下游回流区位置。随着来流流量的增大，流经浮体结构下泄的水流流速在上层和下层水体中呈现增大的趋势。浮体结构位置不变，由于受到浮体结构的挤压，上游来流分别经过浮体结构上部、下部进行泄流，因此在下游区域的上层、下层水体中，流速较大;受浮体结构的阻挡，浮体结构下游区域形成回流区，流速较小。试验过程中，由于控制浮体结构所在水域的上游、下游水位不发生变化，因此随着来流流量的增大，流速呈现增大的趋势。

2．3特征流速以及不均匀系数
流速沿断面分布的均匀特性可以通过流速分布不均匀系数进行表征，通过所选取断面*大流速和*小流速的差值与该断面平均流速的比值，δ值越大表明浮体结构的存在对水流断面流速的分布产生的影响较大。表2中，当来流流量相同时，流速的不均匀系数多数随e的增大而减小。浮体结构位置较小时，主流为浮体结构上部的水流。随着浮体结构位置的上升，来自上游的水体逐渐分成浮体结构上部和下部的两股主流，流速分布的不均性减小。浮体结构位置及所处水位条件相同时，来流流量的增大，区域的平均流速增大，因此流速不均匀性减小。

2．4回流区长度分析
表3中，当来流流量较小时(Q=0．015m3/s)，回流区的长度D随着浮体结构位置的增大逐渐增大;当来流流量较大时(Q=0．024m3/s)，回流区的长度却随着浮体结构位置的增大呈现减小的趋势。试验过程中，当浮体结构位置较高且来流较小时，浮体结构上下部区域的主流流速较小，回流区范围较大;浮体结构位置不变时，来流流量增大，回流区长度减小。来流增加，下泄水流流速较大，并迅速将回流区内的水流带入下游区域，因此回流区长度反而呈现减小趋势。

3结论
a．浮体结构下游回流区水流流速分布呈现上大、中小、下大的分布规律，受浮体结构位置的影响较明显;*小流速出现在浮体结构背水面的下游区域，且主流随着浮体位置的变化而发生偏移。
b．来流流量的增大会引起整体流速增大，而*小流速发生位置几乎不受影响。
c．随着浮体结构位置的增大，流速的不均匀系数多数呈减小趋势。
d．不同位置的浮体结构对回流区的范围存在影响，且随着流量的变化而发生变化:流量较小时(Q=0.015m3/s)，随着位置的增大回流区长度增大;流量较大时(Q=0．024m3/s)，回流区长度呈现减小趋势。在实际工程中，应注意由于浮体结构位置引起的水流结构改变，并通过合理调控来流流量确保浮体的安全。
