防腐型电磁流量计安装
发布时间：2021-05-07 09:09:26 点击次数：1205次
1.对外部环境的要求
1.1.流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。
1.2.流量计*好安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。
1.3.流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。
1.4.为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。
1.5.流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
2. 管道式电磁流量计
2.1.对直段的要求
为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有一定要求，否则会影响测量精度(也可安装整流器，尽量避免在靠近调节阀和半开阀门之后安装)。
2.2.对工艺管的要求
流量计对安装点的上、下游工艺管有一定的要求，否则影响测量精度。
a.上、下游工艺管的内径与传感器的内径相同，并应满足：0.98DN≤D≤1.05DN(式中DN：传感器内径，D：工艺管内径)
b.工艺管与传感器必须同心，同轴偏差应不大于0.05DN
2.3.旁通管的要求
为了方便检修流量计，*好为流量计安装旁通管，另外，对重污染流体及流量计需清而流体不能停止的，必须安装旁通管。
a.方便流量计的检修
b.对重污染流体必须安装
c.流体不能停止而流量计需清洗
3.插入式电磁流量计安装要求
3.1.对直管段的要求
入口/出口直管段：入口应≥10DN;出口应≥5DN
3.2.对接地点要求
为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.(若金属管道接地良好时，无须专设接地装置)。
3.3 对安装位置要求

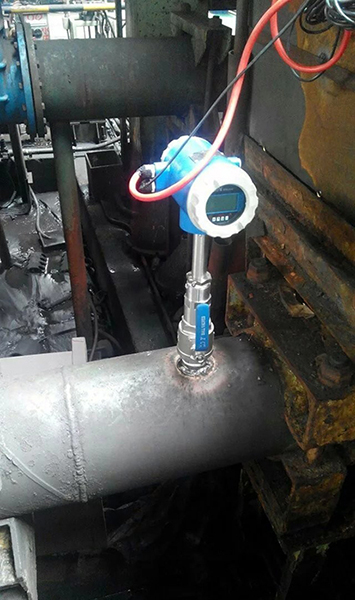

插入电磁流量计根据现场管路情况不一，不加装球阀的流量计，应在不带压倒管路上安装(即不带压安装可选择不加装球阀的流量计)，在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上;对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的插入式电磁流量计;在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上。
