dn25电磁流量计选型的基本参数

dn25电磁流量计对于参数的选择是非常关键的，具体我们可以通过下面三点来说。



1.温度和压力的选择

dn25电磁流量计能测量的流体压力与温度是有一定限制的。选用时，使用压力必须低于该流量计规定的工作压力。目前，国内生产的dn25电磁流量计的工作压力规格为：小于50mm口径，工作压力为1．6MPa；900mm口径，工作压力为1MPa；大于1000mm口径，工作压力为0．6MPa。dn25电磁流量计的工作温度取决于所用的衬里材料，一般为5—70℃。如做特殊处理，可以超过上述范围，如耐磨耐腐蚀电磁流量计。变送器允许被测介质温度为—40一十130℃。



2.口径与量程的选择

变送器口径通常选用与管道系统相同的口径。如果管道系统有待设计，则可根据流量范围和流速来选择口径。对于dn25电磁流量计来说，流速以2—4m／s较为适宜。在特殊情况下，如液体中带有固体颗粒，考虑到磨损的情况，可选常用流速≤3m／s，对于易附管理的流体。可选用流速≥2m／s。变送器的量程可以根据两条原则来选择：一是仪表满量程大于预计的*大流量值；二是正常流量大于仪表满量程的50％，以保证一定的测量精度。



3.内衬材料与电*树料的选择

变送器的内衬材料及电*材料必须根据介质的物理化学性质来正确选择，否则仪表会由于衬里和电*的腐蚀而很快损坏，而且腐蚀性很强的介质一旦泄漏容易引起事故因此，必须根据生产过程中的具体测量介质，慎重地选择电*与衬里的材料。



仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

1.被测流体名称和其化学性能。

2.*大流量、*小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。

3.*高工作压力。4.*高工作温度、*低工作温度。

5.被测流体必须具备一定的导电性，导电率≥5μs/cm。

6.*大流量和*小流量必须符合表 2-1 的数据。

7.实际*高工作压力必须小于流量计的额定工作压力（见传感器铭*）。

8.*高工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭*）。

9.确定是否有负压情况存在。

10.电*和衬里材料的选择应满足流体介质的化学性能。



2.1 公称通径与流量范围



2.2 电*材料的选择



2.3 衬里材料的选择

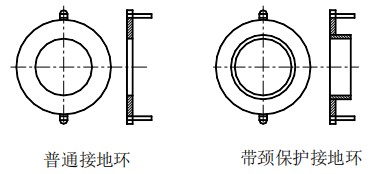

2.4 接地环的选择

若与传感器连接的管道是绝缘性，则推荐使用接地环或接地电*，若被测介质是磨损的，应选择带颈衬里保护接地环。

聚四氟乙烯衬里的传感器，安装使用时建议配备接地环，其作用有二：一是保护衬里表面，二 是具有良好接地。



2.5 外形和安装尺寸，见表 2-4

注：除表 2-4 标准连接尺寸和公称压力以外，可依据用户要求，根据用户实际安装位置尺寸，管道公称压力进行非标准设计和制造。



2.5.1 转换器的结构和外形尺寸(详见转换器部分)



2.5.2 dn25电磁流量计（含传感器）外形及连接尺寸（见图 2-2，表 2-4）



常用规格dn25电磁流量计外形尺寸和法兰连接尺寸

常用规格dn25电磁流量计外形尺寸和法兰连接尺寸
