气体涡轮流量计的安装与日常维护保养

一、安装要求

气体涡轮流量计的安装状况不仅关系到流量计本身今后的使用效率,也会影响管道气体营运中的生产安全,请用户在安装本流量计时,请一定认真详细阅读以下各条款要求：

(1)安装工作必须由具备相应管道设备安装技能的人员操作；

(2)气体涡轮流量计不宜用在流量频繁变化或有强烈脉动流及压力脉动的场合；

(3)安装于室外时,气体涡轮流量计上方应有遮盖物,以防雨水浸入和烈曰曝晒而影响气体涡轮流量计的正常使用寿命;

(4)在安装气体涡轮流量计之前,请务必将管道內残留的焊渣、粉尘及各种存在的杂质清理干净;

(5)在气体涡轮流量计上游处(≥2DN),必须安装相应规格的过滤器(本公司配套),以防止管道中过量的颗粒杂质进入流量计，影响流量计的使用寿命；

(6)气体涡轮流量计适用于水平安装,流体方向与壳体标明的方向要一致,且在流量计的上、下游应分别至少保证有2DN和1DN的直管段长度；

(7)安装流量计和管道时,应考虑安装伸缩管或波纹管,并根据流量计的实际尺寸,合理铺设上、下游管道,宜使管路应力引起的流量计变形为*小；

(8)务必确保管道与流量计入口和出口的连接同轴度对准;

(9)防止法兰面密封垫圈与焊缝突入到测量管道中,扰乱介质的流动剖面;

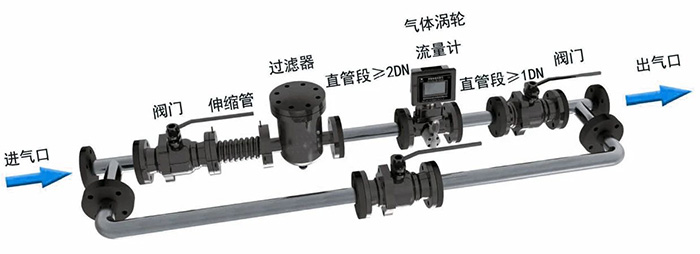

(10)为了不影响流体的正常输送,可按上图安装旁通管路,在正常使用时必须锁闭旁通管道阀门;

(11)气体涡轮流量计投入运行时,应缓慢开启阀门,逐渐加压,*快加压不宜超过每秒35κPa的速度,避免因涡轮旋转过速,造成仪表内部的严重损坏;

(12)气体涡轮流量计周围不得有强外磁场干扰和强烈的杋械振动,安装前应根据其使用要求审核使用环境条件,以便正常使用;

(13)气体涡轮流量计必须按指定可靠接地,但不得与强电系统共用地线,在管道安装或检修时,不得把电焊系统的地线与流量计搭接;

(14)使用过程中,用户不得自行更改防爆系统的连接方式和任意改动引线接口。

二、气体涡轮流量计的日常维护

2.1日常维护要点

(1)严禁在流量计工作承压情况下,做任何的流量计维修和拆除;

(2)未经许可,在维护过程中严禁破坏流量计所带有的各处铅封；

(3)须定期检查介质的运行状况和周围环境条件变化,尽量避免因各种不利条件的意外发生,引起流量计的工作失效和重大损伤；

(4)请定期检査流量计上游过滤器的脏质情况,以便及时更换或清洗积脏己多的过滤芯,改善流入流量计的介质状况;

(5)根据实际的工作状况,进行有效的加油润滑,能确保流量计长期可靠运行。

2.2润滑说明

适时对LWQD系列气体涡轮流量计进行有效润滑,是一项非常重要的维护工作。润滑不仅能进一步提高仪表轴承的耐磨损、耐腐蚀能力,并对轴承积聚的脏质也能起到一定的清洗作用,为流量计在长期使用中保持原有的优良性能提供了保障。

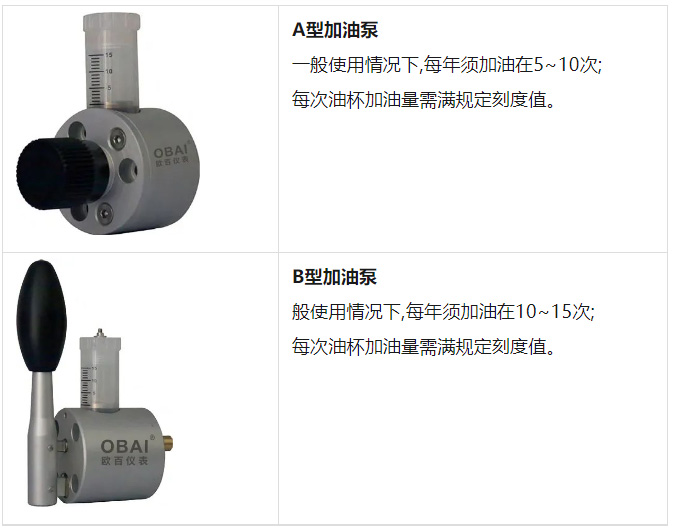

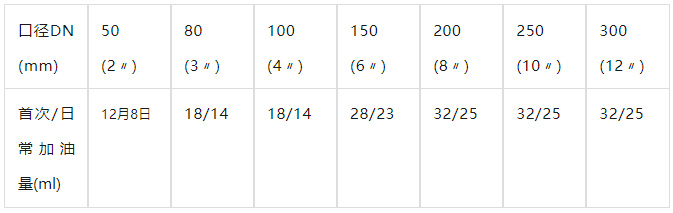

本公司的LWQD系列气体涡轮流量计产品,配备有专门的加油装置系统,同时也提供有相应的专用润滑油。所配备的加油泵见下图,每次油杯加油量需满规定刻度值,A、B型加油泵加油量见下表。

注意

(1)当流量计长期工作在0.20max流量以下,或停止不工作时,请不必加油;

(2)当工作在大流量、高压力且长时间的条件下时,宜较频繁加油润滑;

(3)当介质较脏时,也宜较频繁加油润滑;

(4)宜选择在流量计工作时进行加油润滑,每操作次手柄往返动作,需暂停几秒钟,再继续下一个动作,直到加入规定刻度值的油量为止;

(5)如果油质受污染或变质,切勿再用于流量计的润滑,应及时换新,并清洁油杯。
