雷达液位计在化工行业中的应用

随着我国工业发展，生产装置变得越来越复杂。很多工业场合都存在大量的储罐，为了加强对生产过程的安全监控，需要给储罐加装液位监测仪表，雷达液位计由于其安装简便，精度高，维护方便，价格适中，是很多企业罐区液位测量的重要方式之一。

几乎没有任何一个行业像化工行业那样对测量技术提出如此多样化的要求。其应用范围涵盖从不同容量的简单仓储容器直至带有多级搅拌装置和加热盘管的复杂反应容器。而在产品特性和过程条件不断变化的反应器中，雷达技术比其他测量方法具有明显优势。

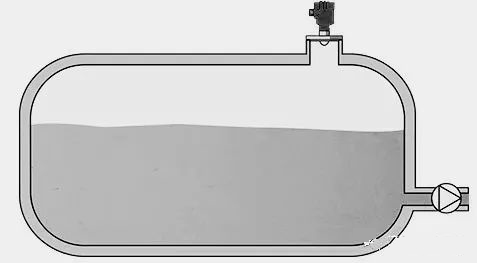

液氯卧罐测量

液氯储罐多为卧罐，介质有腐蚀性（主要腐蚀橡胶类材质，不腐蚀金属类材质），故仪表内部密封圈材质应特别注意，选用不会被氯腐蚀的材质。由于介质有剧毒，连接件的密封必须到位。多采用接触式雷达液位计测量液位。

测量任务：液位高度

测量点：储罐

测量范围：0~3M

介质：液氯

过程温度：-40~80

过程压力：0~1.6MPA

液氨球罐测量

液氨储罐多为球罐，介质有腐蚀性（主要腐蚀橡胶材料，轻微腐蚀金属材料），仪表内部密封圈材质应选用不被氨腐蚀的材质。绝大多数的氨罐上仪表测量故障，都是因为密封圈被腐蚀后造成泄漏，造成仪表电路部分故障。此罐体多采用非接触式雷达液位计测量液位。

测量任务：液位高度

测量点：储罐

测量范围：0~10M

介质：液氨

过程温度：-40~80

过程压力：0~2.5MPA

VCM单体卧罐

VCM单体储罐多为卧罐，其介质有一定聚合性，选型时需考虑。VCM单体聚合时，会产生大量结晶。如采用导波或者喇叭天线时，会有大量结晶结在导波杆或者喇叭天线上，会对测量产生*大的影响。多采用非接触式平板雷达液位计测量液位。

测量任务：液位高度

测量点：储罐

测量范围：0~4M

介质：VCM单体

过程温度：-40~80

过程压力：0~1.6MPA

甲醇立罐

甲醇储罐多为立罐，且多有内浮顶，选型时需考虑是否增加导波管。立罐测量相对简单，罐体加装导波管的采用接触式雷达物位计，不加装导波管的采用非接触式雷达液位计。如罐内有内浮顶，可将内浮顶当做液面，测量内浮顶的距离来确定液面高度。

测量任务：液位高度

测量点：储罐

测量范围：0~30M

介质：甲醇

过程温度：常温

过程压力：常压

反应釜

反应釜的液位测量一直是个难点。由于反应釜里多数有搅拌，伴热等设备，导致很多仪表无法正常工作。雷达液位计不受搅拌，伴热这些因素的影响，多采用非接触式平板雷达液位计。

测量任务：液位高度

测量点：储罐

测量范围：0~10M

介质：各种反应介质

过程温度：-40~250

过程压力：0~4MPA
