超声波液位计探头结构及作用

超声波液位计的探头是产生超声波和接收其回波的一种传感器，由于其能将电能转换成声能，也能将声能转换成电能，所以又称为换能器。

超声波是由高频电脉冲激励超声探头而产生的，反射回来的超声能量又被探头转换为电压信号。

超声波液位计探头里的压电陶瓷具有压电效应，实现电声能量*常用的方法就是利用超声波探头加以实现。

为更好地理解超声波液位计的探头，本文拟就超声波液位计探头的组成结构及其6大性能指标介绍如下:

一、超声波液位计探头结构及作用

如上图所示，超声波液位计探头的结构主要由压电陶瓷、高频电缆线、匹配层、阻尼块、外壳、保护膜等部分组成。

1、压电陶瓷

压电陶瓷是探头的核心元件，它的作用是发射和接收超声波，其性能好坏直接影响到探头的质量。

陶瓷两面敷有作为电*的银层，目的是使供给陶瓷片的电压均匀。陶瓷片上电*接火线引至电路，底面则接地线口与电路的公共点相接以便形成回路。

2、高频电缆线

超声波液位计的探头需要通过高频电缆线与超声波驱动电路板进行连接，这种专用的高频电缆线具有屏蔽外部各种干扰噪声等对超声波液位计探头的驱动脉冲和回波信号干扰的作用。

3、匹配层

超声波液位计探头的匹配层能够在探头与工作负载之间起到匹配声阻抗的作用，可以有效拓宽探头的工作频带，进一步提高超声波液位计的分辨率和工作适应能力。

4、阻尼块

阻尼块由一些阻尼材料配置而成，粘附在压电陶瓷后面，主要起到吸收压电陶瓷背面的超声波，以减少噪声的作用。　　

5、外壳

探头的外壳体由塑料制成，主要有固定和保护整个探头元件的作用。

6、保护膜

保护膜必须满足耐磨性能好、强度高、材质声衰减小、透声性能好、厚度合适的要求，以达到保护压电陶瓷和电*，防止磨损和碰坏的作用。

二、超声波液位计探头6大性能指标

探头作为组成超声波液位计的关键部件，其性能好坏直接影响着发射超声波的强度、接收的回波信号的强度、物位计量程，并且直接决定着超声波液位计能否正常稳定地工作。

超声波液位计探头的主要性能指标有以下６种：灵敏度、工作频率f、频率响应、品质因素Q、方向特性、阻抗特性等。

1、灵敏度

灵敏度是指超声波回波经探头转换后输出的回波信号电压的峰峰值*和施加在探头上的驱动脉冲电压的峰峰值的比值。

灵敏度是衡量超声波液位计探头电能和声能相互转换效率的一种度量。

*峰峰值：指一个周期内信号*高值和*低值之间差的值，就是*大和*小之间的范围。

2、工作频率 f

超声波液位计探头的工作频率是由压电陶瓷的谐振频率，也就是探头发射的超声波的频率所决定的。

探头工作在此频率下输出的能量*大，传播距离也*远。

3、频率响应

超声波液位计探头的频率响应是指某一反射物体，探头收到回波信号的频率特性。探头的频谱图可以通过频率分析仪测得，从而得到中心频率、带宽等参数。

4、品质因素 Q

超声波液位计探头的品质因素Q由电路部分的品质因素和机械部分的品质因素综合决定。

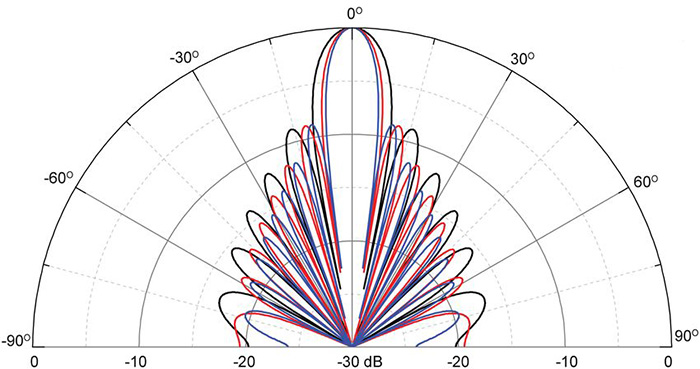

5、方向特性

主瓣的尖锐程度决定着超声波探索区域范围，因此方向特性直接决定着超声波液位计的工作范围和量程。

主瓣角是超声波方向特性中*重要的指标，超声波的频率越高，主瓣角越小，超声波液位计探头的生能越集中，其声速范围也越窄。

6、阻抗特性

由于超声波液位计探头的特性，要求其与驱动电压之间实现阻抗匹配，已达到*理想的驱动能量和回波接收信号。

在实际应用过程中，对探头的*大测试量程、*小测试量程（盲区）和发射角（指向性开角）要求各不相同。因此，超声波液位计在选型时，需要结合具体工况和各个技术参数，对探头的结构、频率、辐射面以及外部尺寸综合权衡后，再进行选择，以尽量满足实际工况的要求。
