超声波液位计如何正确安装使用

超声波液位计主要应用于连续性液体液面高度的测量，是一种非接触式、低成本、易于安装的液位计。

尽管如此，如果安装不当，也会影响超声波液位计的正常测量。

所以，本文就结合超声波液位计安装图，就超声波液位计安装方法介绍如下。

超声波液位计由于其工作原理是通过发射超声波和其反射回波信号检测液面的位置高度，机械安装时要求换能器（探头）必须垂直于被测液面，并且确保其稳固不产生倾斜和位移；同时，针对不同的容器灌顶形状，安装位置要考虑避免液面与灌顶壁之间产生多次反射回波，保证检测的准确性和尽量减少干扰，降低噪声信号。

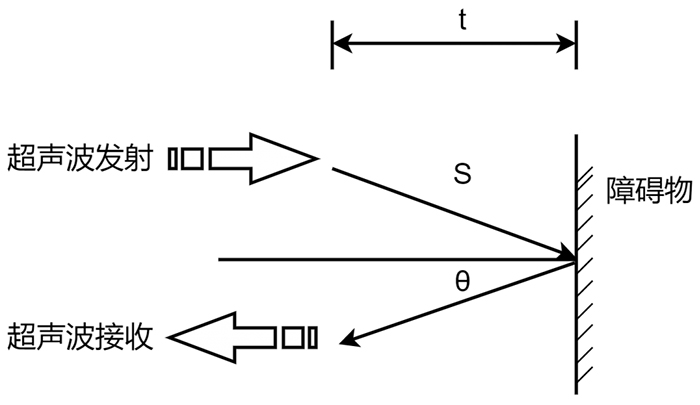

超声波液位计的工作原理

超声波液位计安装时需要考虑“盲区”问题。不同量程的超声波液位计，对应的“盲区”尺寸大小会不同。当液位进入盲区后，超声波液位计就无法准确测量液位。所以，在确定超声波液位计的量程时，必须预留出等于或大于“盲区”的尺寸余量。安装时，探头的高度与*高液位高度间的差值，必须等于或大于“盲区”的尺寸，这样才能保证对液位的准确监测并保证超声波液位计的安全（避免探头被液体浸没）。

超声波液位计的换能器（探头）发出的脉冲声波都有一定的发射角。安装时要求从探头下缘到被测液体表面之间，由发射的波束所辐射的区域内不得有障碍物（包括容器壁）。因此，安装时应避开如人梯、限位开关、加热设备、支架等。另外须注意波束不得与加料料流相交。

超声波液位计的合理安装位置应根据液体容器的不同顶部和内部结构形状进行确定：

A．沟槽型容器：

1.支撑架要牢固可靠；

2.探头发射的波束与槽壁的相交线的高度必须小于等于被测液面的*低高度；

3.安装高度要确保在所需量程范围内。

B．拱形容器：

仪表不能安装在拱形灌顶，应该安装在灌顶半径的1/2或1/3处。

C．锥形容器：

对于锥形容器且为平面罐顶的容器，仪表的*佳安装位置是容器顶部中央，这样可以保证测量到容器底部。

超声波液位计一般适用于常压环境，过压或负压对声波传播速度产生影响，影响测量精度，严重的过压或负压甚至会导致超声波液位计无法正常工作。

当超声波液位计使用在户外或潮湿的环境中，需要注意电缆线接入和沿引方式。正确的方法是将电缆线弯曲并朝下引，以防止水或潮气进入仪表（D.防潮安装示意图）。并且，从安全角度考虑，必须在断电的情况下接线或拆线。

超声波液位计安装在防爆区域内时，还必须遵守**防爆危险区的安装规定。

此外，在安装之前，须确认仪表型号是否满足现场的环境要求，如：过程压力、过程温度、介质的化学性能等，以确保仪表在安装后能够正常使用。
