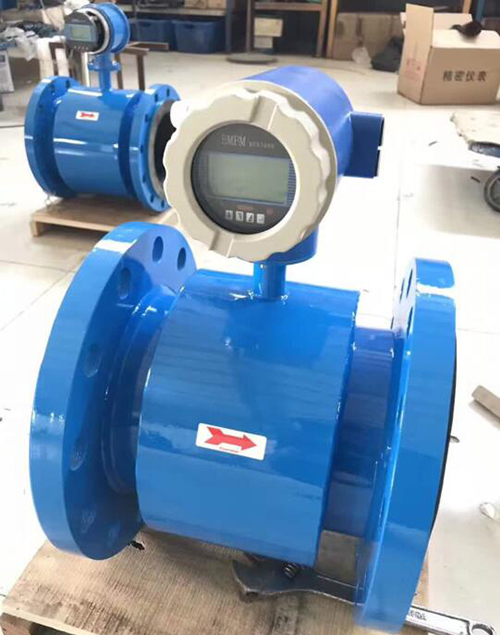

市政供水流量表,管道供水流量表

市政供水流量表特点
1、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
2、测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
3、在现场可根据用户实际需要在线修改量程。
4、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
5、采用SMD器件和表面贴装(SMT),电路可靠性高。
6、采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
7、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1。
8、超低EMI开关电源，使用电源电压变化范围大，抗EMC好
9、内部具有三个积算器，可分别显示正向累计量、反向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间(选配)。
10、具有RS485、RS232、Hart和Modbus等数字通讯信号输出(选配)。
11、具有自检与自论断功能。
12、红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能(选配)。
13、小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制(选配)。

市政供水流量表型式及结构
按用途分类

2、按组合型式分类
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构

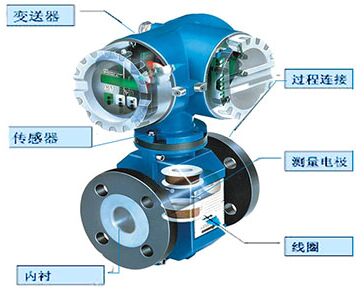

电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电*、励磁线圈、绝缘衬里、壳体等部分组成。

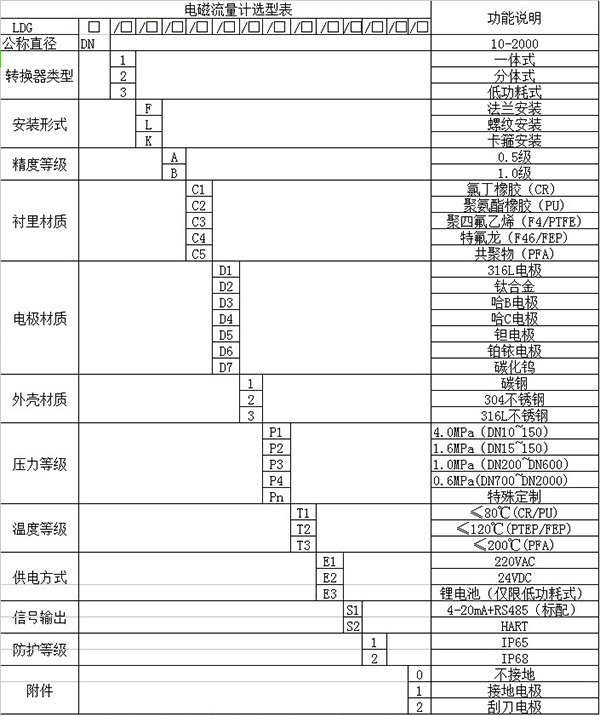

市政供水流量表选型
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径、流量范围、衬里材料、电*材料和输出电流等，都能适应被测流体的性质和流量的要求。


市政供水流量表电*、接地环材料的选择
应根据被测流体的腐蚀性来选择电*的材料，请查有关腐蚀手册，对于特殊流体应作试验。

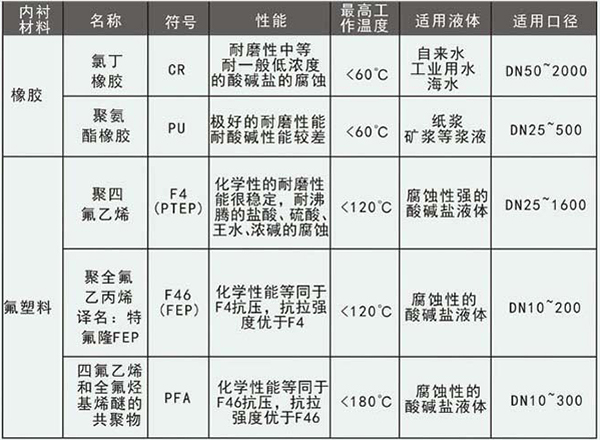

市政供水流量表衬里材料选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。


市政供水流量表工作原理

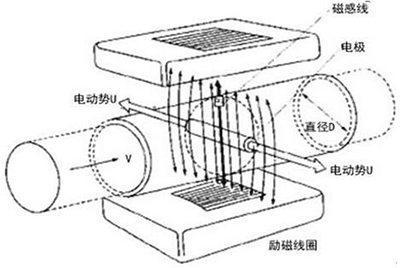

传感器是根据法拉*电磁感应定律工作的，如工作原理图所示:

当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电*，将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电*间的距离，与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:

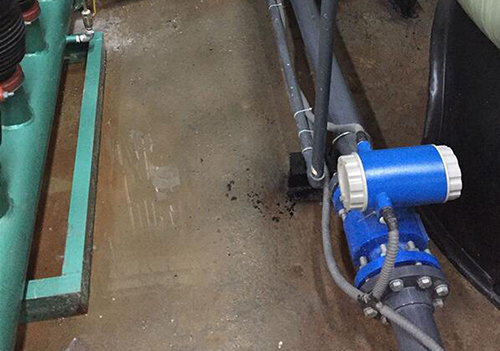

市政供水流量表安装要求
为了准确计量，在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电*的中心连线处于水平状态。
⑵ 介质在管道中应满管流动，避免由气穴而产生电*断路。
⑶ 对于液固两相流体，*好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷ 在流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道*高点和出水口安装流量计。(见图)

⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
