矿浆流量计

矿浆流量计产品概述
电磁流量计是一种根据法拉*电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在流量计上采用CAN现场总线。 分体式电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。仪表结构简单、可靠，无可动部件，工作寿命长。无截流阻流部件，不存在压力损失和流体堵塞现象。测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电*材料的不同组合可适应不同介质的需要。

矿浆流量计的测量原理

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

矿浆流量计产品特点
1、测量管内无可活动部件，传感器使用寿命长。
2、管内无阻力部件，因此没有附加压力损失，不会产生阻塞，测量可靠。
3、抗干扰能力强、体积小、重量轻、安装方便、维护量小、测量范围宽。
4、测量不受流体温度、密度、压力、粘稠度、电导率等变化的影响。
5、可在老管道上截取改造安装，施工简单，工程量小。
6、与一般流量计的成本和安装费用低，特别适合大中口径管道流量的测量。
7、传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
8、中文LCD显示器，显示累积流量，瞬时流量、流速、流量百分比等。
9、可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

矿浆流量计技术参数
1、仪表精度：管道式0.5级、1.0级；插入式2.5级
2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围：0.2～8m/s
4、工作压力：1.6MPa
5、环境温度：-40℃～+50℃
6、介质温度：聚四氟乙烯衬里≤180℃；橡胶材质衬里≤65℃
7、防爆标志：ExmibdⅡBT4
8、防爆证号：GYB01349
9、外磁干扰：≤400A/m
10、外壳防护：一体化型：IP65；
11、分离型：传感器IP68(水下5米，**于橡胶衬里)；转换器IP65
12、输出信号：4～20mA.DC，负载电阻0～750Ω
13、通讯输出：RS485或CAN总线
14、电气连接：M20×1.5内螺纹，φ10电缆孔
15、电源电压：90～220V.AC、24±10%V.DC
16、功耗：≤10VA

矿浆流量计范围选择


矿浆流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料



矿浆流量计电*的选择
应根据被测流体的腐蚀性来选择电*的材料，请查有关手册，对于特殊流体应作腐蚀性试验

矿浆流量计选型

仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

1.被测流体名称和其化学性能。

2.*大流量、*小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。

3.*高工作压力。

4.*高工作温度、*低工作温度。

5.被测流体必须具备一定的导电性，导电率≥5μs/cm。

6.*大流量和*小流量必须符合表 2-1 的数据。

7.实际*高工作压力必须小于流量计的额定工作压力（见传感器铭*）。

8.*高工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭*）。

9.确定是否有负压情况存在。

10.电*和衬里材料的选择应满足流体介质的化学性能。

矿浆流量计正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。选择安装位置时应注意以下问题：

1.测量电*的轴线必须近似于水平方向（与水平线夹角一般为 10°以内）

2.测量管道内必须完全充满液体。

3.流量计的前方*少要有 5×D（D 为流量计内径）长度的直管段，后方*少要有 2×D（D为流量计内径）长度的直管段。

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬，需特别注意。

6.在流量计附近应无强电磁场，仪表安装场所的磁场强度应小于 400A/m（避免安装在大型电机或变压器等设备附近）。

7.若测量管道有振动，在流量计的两边应有固定的支座。

8.测量不同介质的混合液时，混合点与流量计之间的距离*少要有 30×D（D 为流量计内径）。

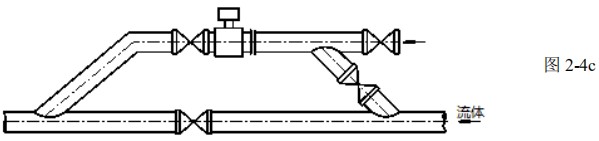

9.为方便今后流量计的清洗和维护，应安装旁通管道。

10.安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，*好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化，同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒，应当增加遮蔽设施。

13.安装传感器时，应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器，其轴线偏离不超过 2mm。DN65～DN150 其轴线偏离不超过 3mm，≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母，其螺纹应完整无损，润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时，要采用隔离措施，防止衬里受热，且必须确认仪表未通电运行，防止损坏仪表。

矿浆流量计安装方式

应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处。

应安装在管道的上升处。

在开口排放的管道安装，应安装在管道较低处。若管道落差超过 5m，在传感器的下游安装排气阀且传感器的下游应有一定的背压。

应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游。

传感器绝对不能安装在泵的进口处，应安装在泵的出口处。

在测量井内安装流量计的方式：1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀
