煤浆流量计

煤浆流量计产品种类及适用范围

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型和分离型。

电磁流量计是基于法拉*电磁感应定律原理的流量仪表，用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

煤浆流量计产品特点

1.独立性强，测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

2.结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。

3.适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。

4.安装要求低，直管段要求低（前 5D 后 2D）。

5.工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。

6.输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

煤浆流量计工作原理

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

煤浆流量计的主要技术数据
1、公称通径：DN6-2200mm
2、公称压力：0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
3、精度：±0.2% ±0.5%(示值误差)
4、测量范围(流量):0-1m/s至0-10m/s
5、介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃
6、环境温度：-25℃～+60℃
7、环境湿度：5～100%RH（相对湿度）
8、介质电导率：大于20μS/cm
9、安装：一体型、分体型
10、外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，即可允许水龙头 从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）转换器IP65
11、电*结构：三电*结构、电*结构
12、被测介质*高温度：氯丁橡胶衬里*高80℃，聚氨脂衬里*高80℃，聚四氟乙烯衬里*高180℃， 耐高温橡胶衬里*高120℃
13、传感器输出信号：0-0.2mVp-p至0-2mVp-p
14、电*材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊
15、防爆标志：ExmⅡT4，ExmdⅡBT4


煤浆流量计选用要点
电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型电磁流量计的特点，选择合适的类型。一体型流量计安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。分离型流量计，精确度较高，转换器与传感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。
2、选择合适的电*形式。对于不产生结晶、结疤、不沾污电*的介质，可用标准电*，否则用式清垢电*或有清洗连接装置的电*。对于测污泥场合，还可选用可换式电*。
3、根据被测介质的腐蚀性选择电*材料。
电磁流量计电*选择：

4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。

5、防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准（IEC529-7B），外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。出水量为0.75m3/h，喷水口离仪表距离为3m；IP67为防浸水型，即仪表可全部浸入水中，*高点应在水下至少150cm，持续时间至少30min。IP68为潜水型，能长期在水下工作。根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的*高压力选择流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量，应选用高压型流量计。其*大口径为100mm。


煤浆流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
1、衬里材料：氯丁橡胶 Ne
   耐腐蚀性能：耐一般低浓度酸碱盐的腐蚀。
   工作温度：-20～70℃
   适用范围：工业用水污水低浓度酸碱盐。
2、衬里材料：聚氨酯橡胶 PO
   耐腐蚀性能：有*好的耐磨性能,专用于强磨损性浆液,不耐腐。
   工作温度：-10～60℃
   适用范围：含固体颗粒的液体(水泥浆矿浆等)。
3、衬里材料：聚全氟乙丙烯 FEP
   耐腐蚀性能：1耐热耐腐蚀性与PTFE相当。2机械强度高,抗磨损性能好。3内表光滑，不易粘附沉淀物。4有很好的耐负压,抗真空作用。
   工作温度：-40～180℃
   适用范围：除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
4、衬里材料：聚四氟乙烯 PTFE
   耐腐蚀性能：几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差。
   工作温度：-40～180℃
   适用范围：不能用于负压管道及磨损性较强的流体。

煤浆流量计电*的选择
应根据被测流体的腐蚀性来选择电*的材料，请查有关手册，对于特殊流体应作腐蚀性试验
1、材料：316L不锈钢（V）
   耐腐蚀性能：1适用于工业、生活用水，原水井水，城市污水等中性溶液；2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等；
2、材料：哈氏合金C（HC）
   耐腐蚀性能：1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物；2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu；3对海水、碱溶液，氧化物溶液有*好的耐腐蚀性；4不适用：盐酸；
3、材料：哈氏合金B（HB）
   耐腐蚀性能：1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性；2不适用：硝酸；
4、材料：钛（Ti）
   耐腐蚀性能：耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀；
5、材料：钽（Ta）
   耐腐蚀性能：除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵；
6、材料：铂（Pt）
   耐腐蚀性能：适用所有的酸碱盐溶液（发烟硫酸及硝酸）；
7、材料：碳化钨（W）
   耐腐蚀性能：具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质；

煤浆流量计选型表

煤浆流量计正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。选择安装位置时应注意以下问题：

1.测量电*的轴线必须近似于水平方向（与水平线夹角一般为 10°以内）

2.测量管道内必须完全充满液体。

3.流量计的前方*少要有 5×D（D 为流量计内径）长度的直管段，后方*少要有 2×D（D为流量计内径）长度的直管段。

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬，需特别注意。

6.在流量计附近应无强电磁场，仪表安装场所的磁场强度应小于 400A/m（避免安装在大型电机或变压器等设备附近）。

7.若测量管道有振动，在流量计的两边应有固定的支座。

8.测量不同介质的混合液时，混合点与流量计之间的距离*少要有 30×D（D 为流量计内径）。

9.为方便今后流量计的清洗和维护，应安装旁通管道。

10.安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，*好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化，同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒，应当增加遮蔽设施。

13.安装传感器时，应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器，其轴线偏离不超过 2mm。DN65～DN150 其轴线偏离不超过 3mm，≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母，其螺纹应完整无损，润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时，要采用隔离措施，防止衬里受热，且必须确认仪表未通电运行，防止损坏仪表。

煤浆流量计安装方式

应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处。

应安装在管道的上升处。

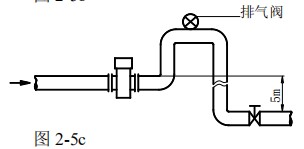

在开口排放的管道安装，应安装在管道较低处。若管道落差超过 5m，在传感器的下游安装排气阀且传感器的下游应有一定的背压。

应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游。

传感器绝对不能安装在泵的进口处，应安装在泵的出口处。

在测量井内安装流量计的方式：1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀
