浓硫酸流量计

浓硫酸流量计产品概述

浓硫酸流量计产品特点
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2、测量管内无阻碍流动部件，无压损，直管段要求较低；
3、系列公称通径DN15～DN3000。传感器衬里和电*材料有多种选择；
4、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500:1；
5、转换器可与传感器组成一体型或分离型；
6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
7、为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

浓硫酸流量计技术参数
1、执行标准：JB／T 9248-1999；
2、公称通径：15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000；
3、*高流速：15m／s；
4、精确度：DNl5-DN600 示值的±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)，DN700-DN3000 示值的±0.5％(流速≥0.8m／s)；±4mm／s(流速<0.8m／s)；
5、流体电导率：≥5uS／cm；
6、公称压力：DNl5～DN150 4.0MPa，DNl5～DN600 1.6MPa，DN200～DN1000 1.0MPa，DN700～DN3000 0.6MPa，特殊订货 6.3、10MPa；
7、环境温度：传感器 -25℃- 60℃，转换器及一体型 -10℃- 60℃；
8、衬里材料：聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA；
9、*高流体温度一体型：70℃；
   *高流体温度分离型：聚氯丁橡胶衬里 80℃；120℃（订货时注明），聚氨酯衬里 80℃，聚四氟乙烯衬里 100℃；150℃（订货时注明），聚全氟乙丙烯（F46） 100℃；150℃（订货时注明），加网PFA 100℃；150℃（订货时注明）；
10、信号电*和接地电*材料：不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨；
11、电*机构：DN300-DN3000；
12、连接法兰材料：碳钢；
13、接地法兰材料：不锈钢1Crl8Ni9Ti；
14、进口保护法兰材料：DN65-DNl50 不锈钢1Crl8Ni9Ti，DN200～DNl600 碳钢十不锈钢1Crl8Ni9Ti；
15、外壳防护：DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68，其他传感器、一体型流量计和分离型转换器 IP65；
16、间距（分离型）：转换器距离传感器一般不超过100m；

浓硫酸流量计工作原理

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

浓硫酸流量计的安装
1、流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处；
2、流量计应安装在管道上升处；
3、在开口排放管道安装，应安装在管道的较低处；
4、若管道落差超过5m时，在传感器的下游安装排气阀；
5、流量计应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
6、传感器不能安装在泵的进出口处，应安装在泵的出口处；

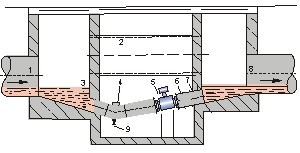

7、在测量井内安装液体流量计的方式；

图7备注：1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点：
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
选择安装位置时需特别注意：
非测量电*的轴线必须近似于水平方向；
测量管道内必须完全充满液体；
流量计前方*少要有5×D（D为流量计内径）长度的直管段，后方*少要有3×D（D为流量计内径）长度的直管段；
流体的流动方向和流量计的箭头方向一致；
管道内要有真空会损坏流量计的内衬，需特别注意；
在流量计附近应无强电磁场；
在流量计附近应有充裕的空间，以便安装和维护；
若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D（D电磁流量计内径）长度为方便今后流量计的清洗和维护，应安装旁通管道；



浓硫酸流量计转换器技术数据
1、电源：交流 85-265V，45-400Hz，直流 11-40V；
2、操作键和显示按键式：4个薄膜按键可设定选择全部参数，也可利用PC机（RS232）对转换器设定编程；3行LCD宽视角、宽温、带背光显示；*1行显示流量值；*2行显示流量单位；*3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
   操作键和显示磁键式：2个磁键用于显示参数的选择和复位，利用PC机（RS232）对转换器设定编程；2行LCD宽视角、宽温、带背光显示；*1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。*2行：显示流量。
3、内部积算器：正向总量、反向总量及差值总量。
4、输出信号单向模拟输出：全隔离，负载≤600D．（20mA时）；上限：0-21mA可选，每档lmA；下限：0-21mA可选，每档1mA；正、反向流量输出方式编程。
   输出信号双向模拟输出：下限限制为。或4mA，其他同单向模拟输出。
   输出信号双向脉冲输出：两路输出分别对应正向和反向流量,频率0～800Hz,上限1-800Hz可选,每档IHz；方波或选定脉宽，选定脉宽上限2．5S，每档1ms；无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。
   输出信号双路报警输出：可报警（编程）高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出*性可选；带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.（与脉冲输出不隔离）。
5、数字通讯：RS232，RS485，HART；
6、法兰种类：接地法兰（或接地环)
   适用范围：适用于非导体管道，如塑料管道，但有接地电*的传感器不需要。
   法兰种类：进口保护法兰
   适用范围：当介质有强磨损性时选用。

浓硫酸流量计口径流量范围表

浓硫酸流量计仪表选型

仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

1.被测流体名称和其化学性能。

2.*大流量、*小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。

3.*高工作压力。

4.*高工作温度、*低工作温度。

5.被测流体必须具备一定的导电性，导电率≥5μs/cm。

6.*大流量和*小流量必须符合表 2-1 的数据。

7.实际*高工作压力必须小于流量计的额定工作压力（见传感器铭*）。

8.*高工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭*）。

9.确定是否有负压情况存在。

10.电*和衬里材料的选择应满足流体介质的化学性能。

浓硫酸流量计电*材料的选择

浓硫酸流量计衬里材料的选择
