浓碱流量计

浓碱流量计是高精度、高可靠流量仪表，采用法拉*电磁感应定律设计而成，传感器主要组成部分是：测量管、电*、励磁线圈、铁芯与磁轭壳体。流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

浓碱流量计工作原理

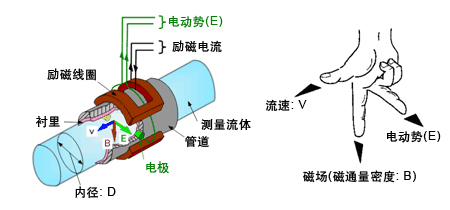

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

浓碱流量计技术参数

1、公称通径(mm):管道式四氟衬里：DN10～DN600；管道式橡胶衬里：DN40～DN1200；（特殊规格可定制）
2、流动方向：正，反，净流量；
3、量程比：150：1；
4、重复性误差：测量值的±0.1%；
5、精度等级：管道式：0.5级，1.0级；
6、被测介质温度：普通橡胶衬里：－20～+60℃;高温橡胶衬里：－20～+90℃;聚四氟乙稀衬里：－30～+100℃;高温型四氟衬里：－20～+180℃；
7、额定工作压力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；（高压可定制）；
8、流速范围：0.1－15m/s；
9、电导率范围：被测流体电导率≥5μs/cm；
10、电流输出：0～10mA：0～1.5kΩ；4～200mA：0～750 kΩ；负载电阻；
11、数字输出频率：上限可在1～5000HZ之间；
12、数字输出方式：输出频率内设定带光电隔离的晶体管集电*开路双向输出；
13、集电**大电流：外接电源≤35V导通时集电**大电流为250mA；
14、供电电源：AC220V或DC24V；
15、要求直管段长度：上游≥5DN，下游≥2DN；
16、连接方式：流量计与配管之间均采用法兰连接；
17、连接尺寸：法兰连接尺寸应符合GB11988规定；
18、防爆等级：mdIIBT4；
19、防护等级：IP65，特殊订制*高可达IP68；
20、环境温度：－25～+60℃；
21、相对温度：5%～95%；
22、消耗总功率：小于20W；
23、信号输出：4-20mA(负载0-750Ω)，脉冲/频率，控制电平；
24、供电电源：AC220V，允差15%；或DC24V，纹波≤5%；
25、通讯输出：RS 485，MODBUS协议，HART协议，Profibus-DP协议；

浓碱流量计范围选择


浓碱流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

浓碱流量计电*的选择

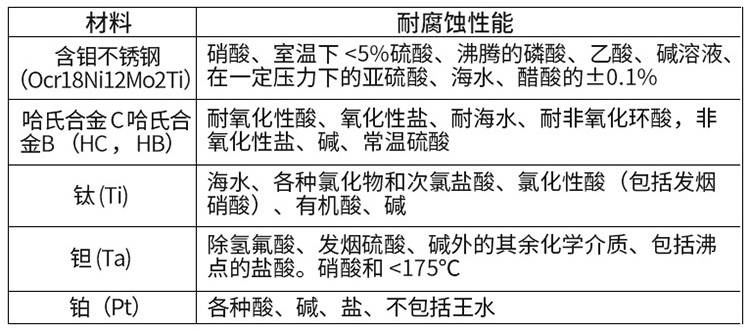

应根据被测流体的腐蚀性来选择电*的材料，请查有关手册，对于特殊流体应作腐蚀性试验

浓碱流量计型谱


浓碱流量计性能特点
1、流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
2、测量管道内无阻流件，因此没有附加的压力损失;
3、测量管道内无可动部件，因此传感器寿命*长。
4、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
5、传感器部分只有内衬和电*与被测液体接触，只要合理选择电*和内衬材料，即可耐腐蚀和耐磨损。
6、转换器采用国际单片机和表面贴装技术，性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。
7、双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。

浓碱流量计安装要求

1)、安装环境的选择：

应尽量远离具有强电磁场的设备，如大型电机、大型变压器、大型变频器等。

安装场所不应有强烈震动，管道固定牢靠，环境温度变化不大（防止固液两相变化）。

安装环境应便于安装和维护。

2)、安装位置的选择：

安装位置必须保证管道内始终充满被测液体。

选择液体流动脉冲小的地方，即应远离泵和阀门、弯头等局部阻力件。

测量双相（固、液和气、液）液体时，应选择不易引起相分离的地方。

被测管道内径或周长容易测量，并且椭圆度应较小。

3)、直管段长度：

传感器安装管道上游侧直管段长度应大于或等于10D，下游侧应不小于5D(D为被测管道通径)。

4)、 流量控制阀门和调节阀门：

流量控制阀门应安装在传感器上游侧的被测管道内，流量调节阀门应安装在传感器下游侧。

流量时，通常流量控制阀门应处于全开状态。
