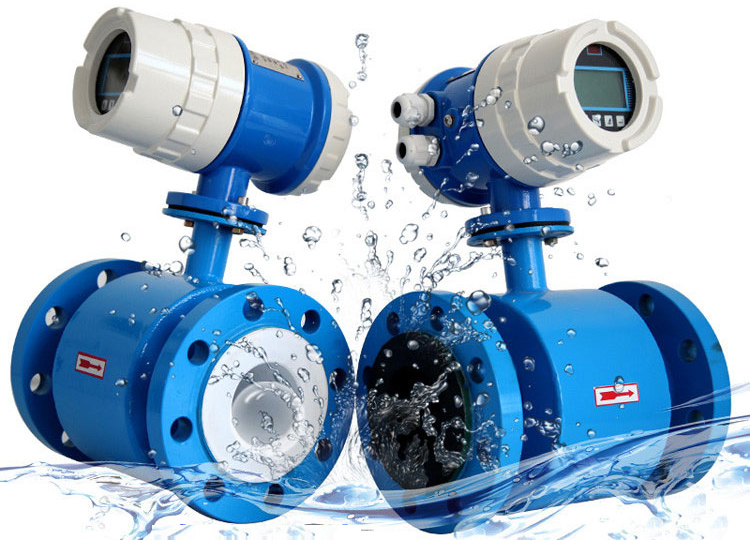

碱溶液流量计

碱溶液流量计由传感器和转换器两部分构成。它是基于法拉*电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。由于电磁流量计的优点诸多，因此被广泛应用于石油、化工、化纤、冶金、轻纺、造纸、制糖、给排水、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

碱溶液流量计选型原则
被测流体必须是导电性的液体或浆液，其电导率不小于5μs/cm，被测流体不应含较多的铁磁性物质或气泡，应根据被测流体的特性选择合适的压力等级、衬里材料、电*材料及仪表结构形式。
通径的选择
1．因LD电磁流量计具备150:1高范围度，通常选择仪表口径与工艺管道相同。
2．若被测介质含固体颗粒，推荐的流速范围为1～3m/s，如实际流速过大，又不便改的，可选仪表通径大于工艺管道通径，以适当减小流量计测量管段的流体流速，减轻颗粒对电*和衬里的磨损。
3．若工艺管道中可能有沉积物，推荐流速为2~5m/s，如实际流速过小，又不便更改工艺管道的，可选仪表通径小于工艺管道通径，以适当增大流量计的流体流速，避免沉积物对仪表精确度的影响。
4．在流速太小而又要求高精确度计量的，可选小于工艺管道通径的传感器，使流速变大，保证较高精确度。
上述2、3、4项情况，流量计上、下游须装异径管。异径管中心锥角应不大于15°，且异径管上游至少有5倍工艺管道直径的直管段。

碱溶液流量计特点
1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
2、采用16位嵌入式微处理器，运算速度快，精度高；
3、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达150:1；
4、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好；
5、全汉字菜单操作，使用方便，操作简单，易学易懂；
6、高清晰度背光LCD显示；
7、具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
9、具有RS485或RS232数字通讯信号输出
10、具有电导率测量功能，可判别传感器是否空管；
11、恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
12、具有自检与自诊断功能；
13、采用SMD器件和表面安装（SMT）技术，电路可靠性高；
14、仪表内部设计有不掉电时钟，可记录16次掉电时间。

碱溶液流量计技术特性
1、测量口径：l0mm～1200mm
2、流速范围：0.3～l0m／s
3、导电率：≥5／μs／c
4、测量精度：土 0.5％，土 0. 2％(量程指定段)
5、机械振动频率：≤55Hz
6、防护等级：IP65、IP67、IP68
7、防爆等级：ExdIIBT4
8、工作电源：220VAC 土 15％，24VDC 土 5％
9、功   耗：≤13W
10、现场显示断电保存时间：10 年
11、环境温度：-25℃～+60 ℃
12、相对湿度：5%～95%RH
13、输出信号：4～20mA
14、通讯接口：RS232、RS485、（通讯协议HART、Modbus可任意选择)

碱溶液流量计工作原理

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

碱溶液流量计公称通径与流量范围

碱溶液流量计电*材料的选择

碱溶液流量计衬里材料的选择

碱溶液流量计安装要求

1)、安装环境的选择：

应尽量远离具有强电磁场的设备，如大型电机、大型变压器、大型变频器等。

安装场所不应有强烈震动，管道固定牢靠，环境温度变化不大（防止固液两相变化）。

安装环境应便于安装和维护。

2)、安装位置的选择：

安装位置必须保证管道内始终充满被测液体。

选择液体流动脉冲小的地方，即应远离泵和阀门、弯头等局部阻力件。

测量双相（固、液和气、液）液体时，应选择不易引起相分离的地方。

被测管道内径或周长容易测量，并且椭圆度应较小。

3)、直管段长度：

传感器安装管道上游侧直管段长度应大于或等于10D，下游侧应不小于5D(D为被测管道通径)。

4)、 流量控制阀门和调节阀门：

流量控制阀门应安装在传感器上游侧的被测管道内，流量调节阀门应安装在传感器下游侧。

流量时，通常流量控制阀门应处于全开状态。
