dn125污水流量计,工业用水废水排放口计量表

dn125污水流量计

  • 品*:JKM/凯铭仪表
  • 型号:JKM-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:PDB816066FZZ

dn125污水流量计品种类及适用范围

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成,主要分为两大类:一体型和分离型。

电磁流量计是基于法拉*电磁感应定律原理的流量仪表,用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

dn125污水流量计产品分类图


dn125污水流量计产品特点

1.独立性强,测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

2.结构简单,故障率低,测量管内无活动及阻流部件,不堵塞、无压损。

3.适用范围广,量程比宽,适合导电液体,含有纤维、固体颗粒和悬浮物的液体。

4.安装要求低,直管段要求低(前 5D 后 2D)。

5.工作稳定可靠,采用低频方波励磁,功耗小,零点稳定。

6.输出信号多样性,可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

dn125污水流量计产品图


dn125污水流量计工作原理

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B,测量管内径 d 与平均流速 V的乘积、电动势 E(流量信号)由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。

dn125污水流量计原理计算公式

式中:

E---------为电*间的信号电压(v)

B---------磁通密度(T)

d---------测量管内径(m)

V--------平均流速(m/s)

K---------常数

由于 K 为常数,励磁电流是恒流的,故 B 也是常数,则由(1-1)式可知,体积流量 Q 与信号电压 E 成正比,即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此,只要测量出 E 就可确定流量 Q,这就是电磁流量计的基本工作原理。

由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

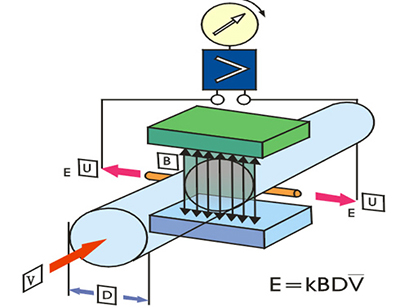

dn125污水流量计工作原理图


dn125污水流量计执行标准及技术参数

1 产品执行标准

产品性能符合电磁流量计行业标准 JB/T9248-2008 及 JJG1033-2007 要求。

2 主要技术指标

dn125污水流量计技术参数对照表


dn125污水流量计仪表选型

仪表的选型是仪表应用中非常重要的工作,据有关资料统计,仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的,请特别注意。具体注意事项如下:

1.被测流体名称和其化学性能。

2.*大流量、*小流量和常用流量。推荐:常用流量应选择在 1~3m/s 流速段内,如果不符,请用户调整所选仪表的口径规格。

3.*高工作压力。

4.*高工作温度、*低工作温度。

5.被测流体必须具备一定的导电性,导电率≥5μs/cm。

6.*大流量和*小流量必须符合表 2-1 的数据。

7.实际*高工作压力必须小于流量计的额定工作压力(见传感器铭*)。

8.*高工作温度和*低工作温度必须符合流量计规定的温度要求(见传感器铭*)。

9.确定是否有负压情况存在。

10.电*和衬里材料的选择应满足流体介质的化学性能。

dn125污水流量计规格选型表


dn125污水流量计公称通径与流量范围

dn125污水流量计口径流量范围表


dn125污水流量计电*、接地环材料选择
dn125污水流量计电*材料选型表
衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不拈性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。

dn125污水流量计衬里材料选择说明
dn125污水流量计衬里材料选型表

dn125污水流量计的维护
在使用过程中,一般性维护工作主要巡检:
1、按所在工作地区,查看工作电源电压是否正确;
2、传感器接地是否可靠或损坏;
3、介质是否充满传感器,介质中有否气泡;
4、读数正确否,测量值在测量范围内吗?
5、端子接线松动否?
6、流量传感器是否遭水浸泡?转换器箱内有无小动物爬进造成电缆短路故障?询查周期则视安装环境条件而定。

dn125污水流量计显示转换器
1、显示:显示屏:8位LCD带背光液晶显示
2、显示内容:正向累积、反向累积、总累积、
3、瞬时流量、流速、空管报警、励磁报警
4、流速单位:L/h、L/m、L/s、
5、瞬时流量单位:m3/h、m3/m、m3/s
6、累积流量单位:m3、L
7、语言:中文或英文(其它语言可定制)
8、电源:电压范围:交流(85~250)VAC或直流(20~24)VDC或电池
9、模拟量输出:0~10mA(负载0~1.5KΩ) 4~20mA(负载0~750KΩ)
10、数字频率输出:输出范围:1~5000HZ
11、电气隔离:光电隔离,隔离电压:>1000VDC
12、输出驱动:场效应管输出,*高承受电压36VDC,*大负载250mA
13、数字脉冲输出:输出脉冲当量:0.001~1.000 m3/cp
14、输出脉冲宽度:0.001~1.000 Ltr/cp
15、电气隔离:光电隔离,隔离电压:>1000VDC
16、输出驱动:场效应管输出,*高承受电压36VDC,*大负载250mA
17、报警输出:报警输出点:上限报警、下限报警
18、电气隔离:光电隔离,隔离电压:>1000VDC
19、输出驱动:达林顿管输出,*高承受电压36VDC,*大负载250mA
20、通 讯:Modbus(RS485或RS232接口),E-REMOTE(HART),PROFIBS

dn125污水流量计安装要求
1)、安装环境的选择:
应尽量远离具有强电磁场的设备,如大型电机、大型变压器、大型变频器等。
安装场所不应有强烈震动,管道固定牢靠,环境温度变化不大(防止固液两相变化)。
安装环境应便于安装和维护。
2)、安装位置的选择:
安装位置必须保证管道内始终充满被测液体。
选择液体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。
测量双相(固、液和气、液)液体时,应选择不易引起相分离的地方。
被测管道内径或周长容易测量,并且椭圆度应较小。
3)、直管段长度:
传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。
4)、 流量控制阀门和调节阀门:
流量控制阀门应安装在传感器上游侧的被测管道内,流量调节阀门应安装在传感器下游侧。
流量时,通常流量控制阀门应处于全开状态。
dn125污水流量计正确安装位置图

dn125污水流量计安装注意事项


dn125污水流量计的主要优点
1)电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗的流量仪表之一。
2)可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电*,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或聚四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3)电磁流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,电磁流量计只需经水标定后,就可心用来测量其它导电性液体的流量。
4)电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以电磁流量计的量程范围*宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。
5)无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
6)工业用电磁流量计的口径范围*宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备为流量计的应用和发展奠定了基础。
电磁流量计目前仍然存在的主要不足如下。
1)不能用来测量气体、蒸汽以及含有大量气体的液体。
2)不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质,目前 流量计 还无能为力3)普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
4)电磁流量计易受外界电磁干扰的影响。
dn125污水流量计现场安装使用图


dn125污水流量计日常使用与维护
电磁流量计的使用并不复杂,一般只需作如下工作:
1、零点检查一制造厂标定时,零点已设定好,使用纤只需检查,方法是关闭传感器上/下游阀门,停止流动但介质充满传感器,通电15分钟,转换器应自动置零,如不然,则进行相应的调节。
2、输出信号*性试验一对单向流动测量的传感器,应使其安装时上/下游方向符合传感器壳体上的箭头标记。如果是可进行双向流动测量的传感器,例如VUB,MT900型,则应在满足使用条件时通电,当转换器的信号显示为+号时,*性正确。如果显示为-号,移位着励磁电缆接错,应将励磁用二导线互换便可。此外,还应检查后位仪表的*限是否时正确。
3、满标度范围设定-对于带有输出指示的可变量程型电磁流量计,在测量系统投入使用时,可据使用要求通过改变量程开关/电位器或量程波动开关来变量程,改变结果可在转换器显示面板的瞬时流量数字上显示出来。其优点为改变量程时并不影响测量精度。对于固体量程型的电磁流量计,*好送制造厂去改变量程。
上述工作之后,注意后位仪表输入信号与电磁逻辑的输出信号的一致性(0-10毫安或4-20毫安)。便可投入正常运行了。
自诊断及故障处理
电磁流量计转换器的印刷电路板采用表面焊接技术,对用户而言,是不可维修的。因此,用户不能打开转换器壳体。智能化转换器具有自诊断功能。除了电源和硬件电路故障外,一般应用中出现的故障均能正确给出报警信息。这些信息在显示器右上方提出“!”惊叹号。在测量状态下,通过下键翻页,显示出故障内容如下:
dn125污水流量计液晶显示图
电磁流量计仪表无显示
a) 检查电源是否接通;
b) 检查电源保险丝是否完好;
c) 检查供电电压是否符合要求;
d) 检查显示器对比度调节是否能够调节,并且调节是否合适;
e) 如果上述前3项a)、b)、c)都正常,*d)项显示器对比度不能够调节,请将转换器交生产厂维修。
励磁报警
a) 励磁接线EX1和EX2是否开路;
b) 传感器励磁线圈总电阻是否小于规定阻值
c) 如果a、b两项都正常,则转换器有故障
空管报警
a) 测量流体是否充满传感器测量管;
b) 用导线将转换器信号输入端子SIG1、SIG2和SIGGND三点短路,此时如果“空管报警”提示撤消,说明转换器正常,有可能是被测流体电导率低或空管阀值及空管量程设置错误;
c) 检查信号连线是否正确;
d) 检查传感器电*是否正常;
①、使流量为零,观察显示电导比应小于100%
②、在有流量的情况下,分别测量端子SIG1和SIG2对SIGGND的电阻应小于50KΩ(对介质为水测量值。*好用指针万用表测量,并可以看到测量过程有充放电现象)。
e) 用万用表测量DS1和DS2之间的直流电压应小于1V,否则说明传感器电*被污染,应给予清洗。
上限报警
上限报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改大可以撤消上限报警。
下限报警
下限制报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改小可以撤消下限报警。
