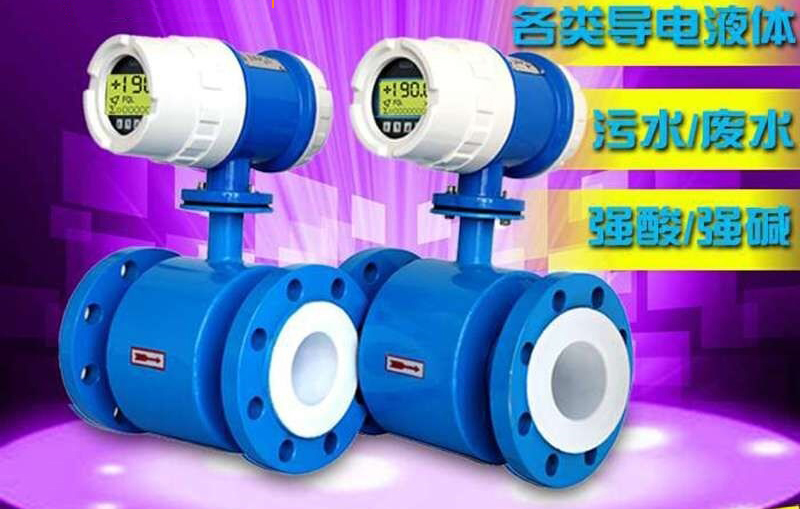

电镀污水流量计

电镀污水流量计特点
1、仪表结构简单、可靠、无可动部件，工作寿命长.
2、无截流阻流部件，不存在压力损失和流体堵塞现象.
3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统.
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理理参数的影响.
5、采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti 等电*材料的不同组合可适应不同介质的需要.
6、备有管道式、插入式等多种流量计型号.
7、采用EEPROM存贮器，测量运算数据存贮保护安全可靠.
8、具备一体化和分离型两种形式.
9、高清晰LCD背光显示.


电镀污水流量计工作原理
传感器是根据法拉*电磁感应定律工作的，如工作原理图所示:

当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电*，将这个感应电势检出。
则有:
E=BVD
式中:E-感应电势;
B-磁感应强度;
D-电*间的距离，与测量管内径相等;
V-测量管内被测流体的平均流速。
式中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:


电镀污水流量计选型注意事项
选型的*一步就是对仪表将来的运行现场情况要有具体的、详细的、明确的了解，主要包括以下几点:
①测介质成分，以及该介质的电导率 (参见附表2)。电磁流量计既可以测电导率大于5uS/cm液体还可以测液固两相流，如水煤浆，矿浆，污水，泥浆，纸浆等，如被测介质中含有大量的铁磁性固体物质、气泡或直径很大的固体颗粒，测量都会受影响，甚至不能测量。一般情况要求气泡或固体颗粒的体积含量不超过5%，固体颗粒的直径不大于3mm。
②测量管在任何时刻必须完全充满介质，电磁流量计在非满管或空管的情况下不能正常工作。
③现场系统管道的*大压力不能超过仪表的额定压力(见传感器部分)。
④测介质的温度范围以及环境温度范围，要符合仪表说明书的要求。
⑤现场系统管道的*大流速、*小流速,以及正常流速范围。*大流速不超过10m/s;为了保证测量精度，*小流速*好大于等于0.3m/s;正常流速*好在1.5m/s-3.0m/s这**速范围内，这也是仪表*佳测量范围。
传感器选型
传感器的选型主要考虑因素有:传感器的种类、口径、压力、电*材料、内衬材料、防护等级、尺寸大小、连接法兰等。
①口径的选择:如果是新建的项目或设计，在选择口径时，应遵循的原则就是:保证正常流速在0.3m/s---10m/s范围内即可，*优选择是正常流量在下面的《口径、流速、流量的关系表》的斜体红色数值范围内。当然，新工程刚上马，系统流速处于较低状态，随着系统的正常运行，流速会处于较高状态，这时只要更改现场仪表的量程就能适应，不需要更换仪表。如果现场流速过低，而且现场条件允许的话，可以通过在传感器的前后加装变径管，以满足要求，

电镀污水流量计公称通径与流量范围

电镀污水流量计电*材料的选择
针对不同的被测介质，考虑到其腐蚀性不同，应选择不同的电*材料，下表是常用电*和其耐腐性能,详见附表1。


电镀污水流量计内衬材料的选择
如电*一样，对于不同的介质，由于其腐蚀性、温度、磨损性不同，所以要有针对性的选择内衬材料，下表是常用衬里材料的性能及其适用范围，详见附表1


电镀污水流量计技术参数

电镀污水流量计正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。选择安装位置时应注意以下问题：

1.测量电*的轴线必须近似于水平方向（与水平线夹角一般为 10°以内）

2.测量管道内必须完全充满液体。

3.流量计的前方*少要有 5×D（D 为流量计内径）长度的直管段，后方*少要有 2×D（D为流量计内径）长度的直管段。

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬，需特别注意。

6.在流量计附近应无强电磁场，仪表安装场所的磁场强度应小于 400A/m（避免安装在大型电机或变压器等设备附近）。

7.若测量管道有振动，在流量计的两边应有固定的支座。

8.测量不同介质的混合液时，混合点与流量计之间的距离*少要有 30×D（D 为流量计内径）。

9.为方便今后流量计的清洗和维护，应安装旁通管道。

10.安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，*好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化，同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒，应当增加遮蔽设施。

13.安装传感器时，应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器，其轴线偏离不超过 2mm。DN65～DN150 其轴线偏离不超过 3mm，≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母，其螺纹应完整无损，润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时，要采用隔离措施，防止衬里受热，且必须确认仪表未通电运行，防止损坏仪表。

电镀污水流量计安装方式

应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处。

应安装在管道的上升处。

在开口排放的管道安装，应安装在管道较低处。若管道落差超过 5m，在传感器的下游安装排气阀且传感器的下游应有一定的背压。

应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游。

传感器绝对不能安装在泵的进口处，应安装在泵的出口处。

在测量井内安装流量计的方式：1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀
