![酸碱污水流量计,化工厂环保监测废水计量表](/uploads/200721/1-200H109251W55.jpg)
酸碱污水流量计
- 品*:JSMC/铭创仪表
- 型号:JSMC-LDE
- 测量范围:0.028~205258m³/h
- 精度等级:0.5级、1.0级
- 公称通径:DN10~DN2200
- 适用介质:污水、导电液体
- 工作压力:1.6~6.3MPa
- 工作温度:-20~+200℃
- 供电方式:220V 24V 锂电池
- 订货号:QRC489102VEG
根据与管道连接方式可以分为:管道式,插入式
管道式连接方式有:
法兰连接(法兰连接主要为常规连接方式适合DN10以上的所有口径)
螺纹连接(螺纹连接主要为小口径DN10--50适用)
法兰夹装(法兰夹装主要用于高压电磁流量计)
插入式连接方式:开孔焊接开孔尺寸为50mm
根据传感器和转换器连接方式:
一体式(园表头)、分体式(方形挂壁式)
安装方式:
管道式:法兰连接 截开管道焊接配对法兰 与仪表法兰与螺栓对接
螺纹连接:对管道对丝
法兰夹装: 截开管道焊接法兰
酸碱污水流量计的基本概述
电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成,主要分为两大类:一体型和分离型。
电磁流量计是基于法拉*电磁感应定律原理的流量仪表,用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。
酸碱污水流量计原理
电磁流量计的工作原理是基于法拉*电磁感应定律。在测量管内的导电介质相当于法拉*试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电*测量产生的感应电压。

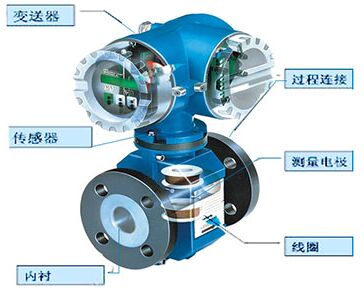

在结构上由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上,它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号,并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方,它将传感器送来的流量信号进行放大,并转换成流量信号成正比的标准电信号输出,以进行显示,累积和调节控制。
电磁流量计的基本原理
1、测量原理
根据法拉*电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端即产生感生电势e,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的长度L及导体的运动速度u成正比,如果B, L,u三者互相垂直,则
e=Blu
与此相仿.在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,由上式可见,体积流量qv与感应电动势e和测量管内径D成线性关系,与磁场的磁感应强度B成反比,与其它物理参数无关.这就是电磁流量计的测量原理.
需要说明的是,要使式严格成立,必须使测量条件满足下列假定:
①磁场是均匀分布的恒定磁场;
②被测流体的流速轴对称分布;
③被测液体是非磁性的;
④被测液体的电导率均匀且各向同性。
酸碱污水流量计产品特点
1、内部无阻流件,几乎没有压力损失和流体阻塞情况。
2、无机械惯性,响应快速,流量测量范围宽(流速0.3~12m/s)稳定性好,可以用于自动检测、调节和程控系统。
3、测量电导率大于5u S/cm液体,测量不受流体密度、粘度、温度、压力和电导率变化影响,传感器感应电压信号与平均速呈线性关系,测量精度高。
4、精度等级:0.2级、0.5级、1.0级、1.5级。满足不同用户需求。
5、传感器部分只有内衬和电*与被测液体接触,只要选择合适电*与内衬材料,即可耐腐蚀和耐磨损。
6、分常规型(压力小于4.0MPa)与高压型(压力大于4.0MPa)。
7、插入式电磁流量计系统分为简单安装型与在线安装型。
8、采用EEPPOM存储器,测量运算数据存贮保护安全可靠。
9、采用国际先进单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,中文菜单,参数设定方便。
10、带4~20Ma,频率、脉冲输出,带报警电平输出,带RS485通讯接口,Hart、ModBus协议。
11、高清晰度LCD背光显示瞬时流量,累积流量(Σ+、Σ-、ΣD)、流速、流量百分比、流量状态(励磁、流量、空管)等。
12、采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电*材料的不同组合可适应不同介质的需要。
13、备有管道式、插入式等多种流量计型号。
14、防护等级:一体化结构IP65、分体结构IP68。
15、防爆等级:Exd Ⅱ BT4。
酸碱污水流量计的主要技术数据
1、公称通径:DN6-2200mm
2、公称压力:0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
3、精度:±0.2% ±0.5%(示值误差)
4、测量范围(流量):0-1m/s至0-10m/s
5、介质温度:分体型-10℃~+80℃(PTFE和F46衬里-40℃~+180℃) 一体型-10℃~+80℃
6、环境温度:-25℃~+60℃
7、环境湿度:5~100%RH(相对湿度)
8、介质电导率:大于20μS/cm
9、安装:一体型、分体型
10、外壳防护等级:传感器IP65、IP68可选(IP65:尘密、防喷水型,即可允许水龙头 从任何方向对仪表喷水;IP68:尘密、潜水型,能长期在水中工作)转换器IP65
11、电*结构:三电*结构、电*结构
12、被测介质*高温度:氯丁橡胶衬里*高80℃,聚氨脂衬里*高80℃,聚四氟乙烯衬里*高180℃, 耐高温橡胶衬里*高120℃
13、传感器输出信号:0-0.2mVp-p至0-2mVp-p
14、电*材料:不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽(Ta)、不锈钢涂覆碳化钨、特殊
15、防爆标志:ExmⅡT4,ExmdⅡBT4

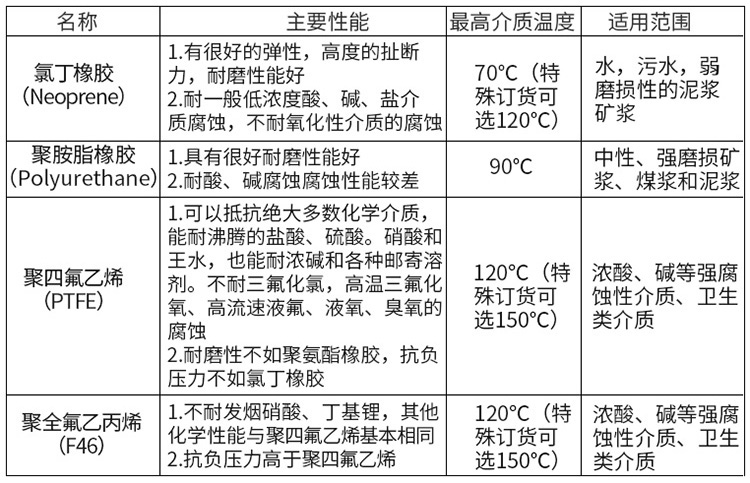

酸碱污水流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

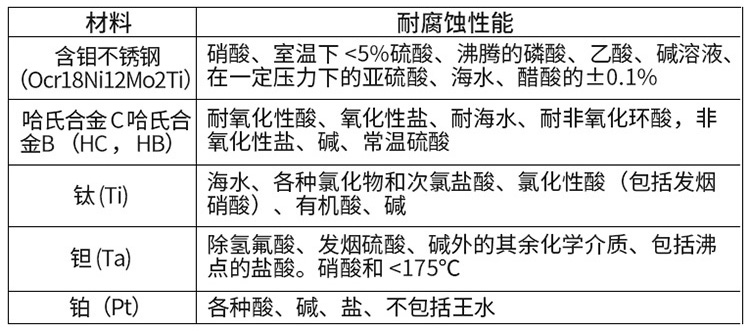

酸碱污水流量计电*的选择
应根据被测流体的腐蚀性来选择电*的材料,请查有关手册,对于特殊流体应作腐蚀性试验

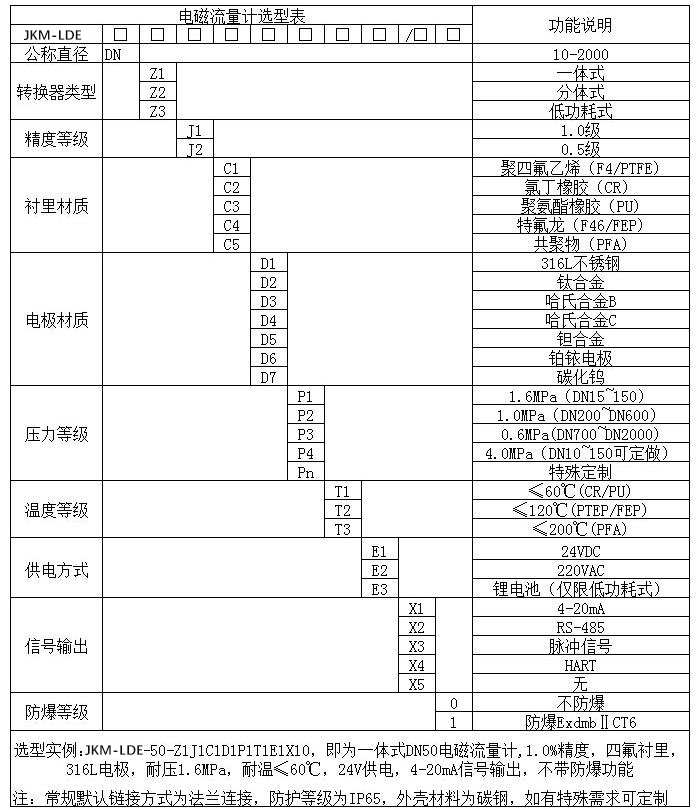

酸碱污水流量计型谱
酸碱污水流量计仪表选型
仪表的选型是仪表应用中非常重要的工作,据有关资料统计,仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的,请特别注意。具体注意事项如下:
1.被测流体名称和其化学性能。
2.*大流量、*小流量和常用流量。推荐:常用流量应选择在 1~3m/s 流速段内,如果不符,请用户调整所选仪表的口径规格。
3.*高工作压力。
4.*高工作温度、*低工作温度。
5.被测流体必须具备一定的导电性,导电率≥5μs/cm。
6.*大流量和*小流量必须符合表 2-1 的数据。
7.实际*高工作压力必须小于流量计的额定工作压力(见传感器铭*)。
8.*高工作温度和*低工作温度必须符合流量计规定的温度要求(见传感器铭*)。
9.确定是否有负压情况存在。
10.电*和衬里材料的选择应满足流体介质的化学性能。
酸碱污水流量计公称通径与流量范围

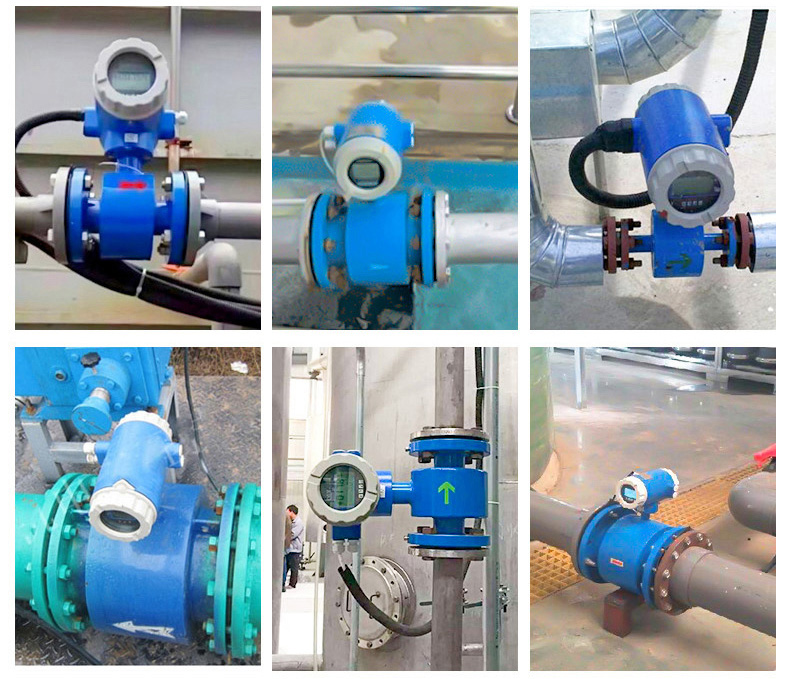

酸碱污水流量计的安装
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的*高点和垂直向下处;
2、应安装在管道上升处;
3、在开口排放管道安装,应安装在管道的较低处;
4、若管道落差超过5m时,在传感器的下游安装排气阀;
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
6、传感器绝对不能安装在泵的进出口处,应安装在泵的出口处;
7、在测量井内安装液体流量计的方式;
图7备注:1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点:
正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
非测量电*的轴线必须近似于水平方向;
测量管道内必须完全充满液体;
前方*少要有5×D(D为流量计内径)长度的直管段,后方*少要有3×D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在流量计附近应无强电磁场;
在附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D(D流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
