分体式管道流量计

分体式管道流量计产品种类及适用范围

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型和分离型。

电磁流量计是基于法拉*电磁感应定律原理的流量仪表，用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

分体式管道流量计产品特点

1.独立性强，测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

2.结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。

3.适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。

4.安装要求低，直管段要求低（前 5D 后 2D）。

5.工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。

6.输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

分体式管道流量计工作原理

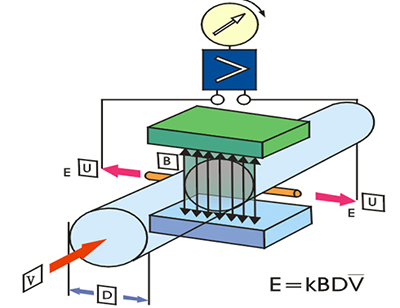

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

分体式管道流量计执行标准及技术参数

1 产品执行标准

产品性能符合电磁流量计行业标准 JB/T9248-2008 及 JJG1033-2007 要求。

2 主要技术指标

分体式管道流量计口径流量范围表

电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强
腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型电磁流量计的特点，选择合适的类型。一体型安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。分离型精确度较高，转换器与传
感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。
2、选择合适的电*形式。对于不产生结晶、结疤、不沾污电*的介质，可用标准电*，否则用式清垢电*或有清洗连接装置的电*。对于测污泥场合，还可选用可换式电*。
3、根据被测介质的腐蚀性选择电*材料。
电*选择图示：

被测介质衬里材料选择图示：

分体式管道流量计电*材料的选择

分体式管道流量计衬里材料的选择

分体式管道流量计型谱


分体式管道流量计的安装
1、应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处；
2、应安装在管道上升处；
3、在开口排放管道安装，应安装在管道的较低处；

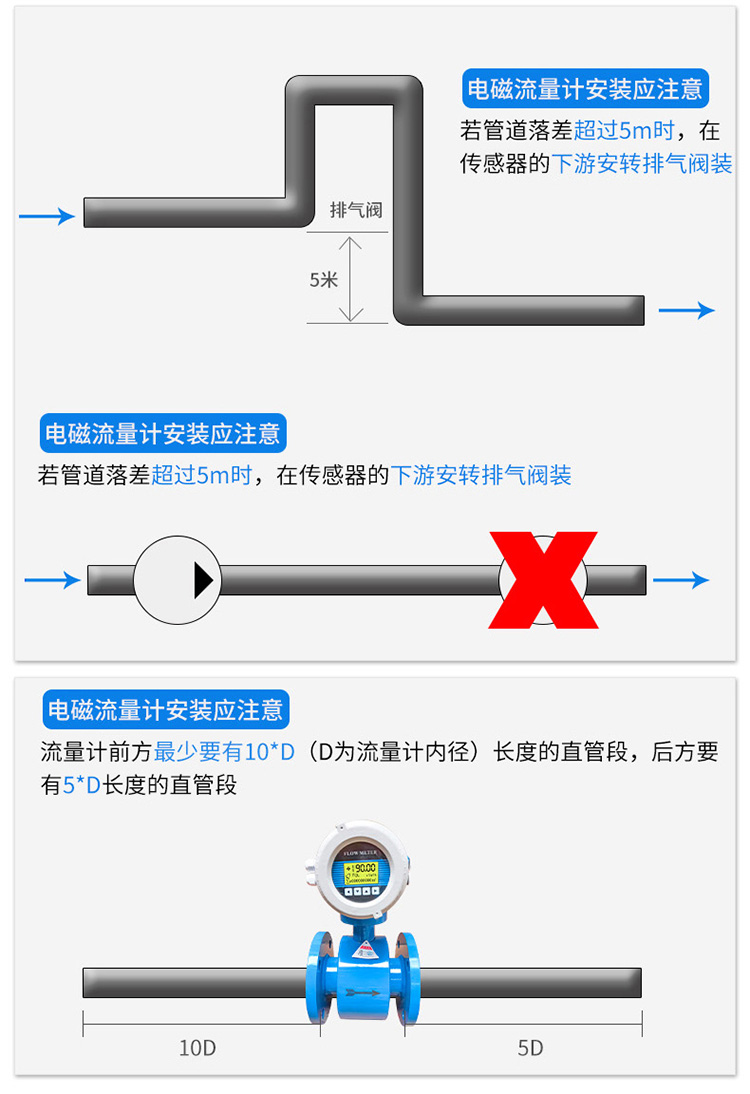

4、若管道落差超过5m时，在传感器的下游安装排气阀；
5、应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
6、传感器不能安装在泵的进出口处，应安装在泵的出口处；
7、在测量井内安装液体流量计的方式；

图7备注：1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点：
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
选择安装位置时需特别注意：
非测量电*的轴线必须近似于水平方向；
测量管道内必须完全充满液体；
前方*少要有5×D（D为流量计内径）长度的直管段，后方*少要有3×D（D为流量计内径）长度的直管段；
流体的流动方向和流量计的箭头方向一致；
管道内要有真空会损坏流量计的内衬，需特别注意；
在附近应无强电磁场；
在附近应有充裕的空间，以便安装和维护；
若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D（D管道流量计内径）长度为方便今后流量计的清洗和维护，应安装旁通管道；
