管道测量流量计

管道测量流量计由传感器和转换器两部分构成。它是基于法拉*电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。由于电磁流量计的优点诸多，因此被广泛应用于石油、化工、化纤、冶金、轻纺、造纸、制糖、给排水、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

管道测量流量计工作原理

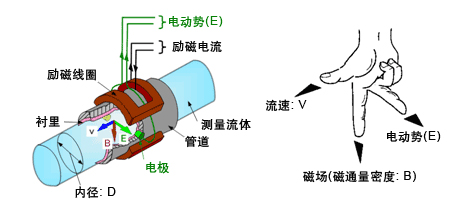

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

管道测量流量计执行标准及技术参数

1 产品执行标准

产品性能符合电磁流量计行业标准 JB/T9248-2008 及 JJG1033-2007 要求。

2 主要技术指标

管道测量流量计特点
1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
2、采用16位嵌入式微处理器，运算速度快，精度高；
3、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达150:1；
4、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好；
5、全汉字菜单操作，使用方便，操作简单，易学易懂；
6、高清晰度背光LCD显示；
7、具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
9、具有RS485或RS232数字通讯信号输出
10、具有电导率测量功能，可判别传感器是否空管；
11、恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
12、具有自检与自诊断功能；
13、采用SMD器件和表面安装（SMT）技术，电路可靠性高；
14、仪表内部设计有不掉电时钟，可记录16次掉电时间。

管道测量流量计仪表选型

仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

1.被测流体名称和其化学性能。

2.*大流量、*小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。

3.*高工作压力。

4.*高工作温度、*低工作温度。

5.被测流体必须具备一定的导电性，导电率≥5μs/cm。

6.*大流量和*小流量必须符合表 2-1 的数据。

7.实际*高工作压力必须小于流量计的额定工作压力（见传感器铭*）。

8.*高工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭*）。

9.确定是否有负压情况存在。

10.电*和衬里材料的选择应满足流体介质的化学性能。

管道测量流量计公称通径与流量范围

管道测量流量计电*材料的选择

管道测量流量计衬里材料的选择

管道测量流量计的使用并不复杂，一般只需作如下工作：
1、零点检查一制造厂标定时，零点已设定好，使用纤只需检查，方法是关闭传感器上/下游阀门，停止流动但介质充满传感器，通电15分钟，转换器应自动置零，如不然，则进行相应的调节。
2、输出信号*性试验一对单向流动测量的传感器，应使其安装时上/下游方向符合传感器壳体上的箭头标记。如果是可进行双向流动测量的传感器，例如VUB,MT900型，则应在满足使用条件时通电，当转换器的信号显示为+号时，*性正确。如果显示为-号，移位着励磁电缆接错，应将励磁用二导线互换便可。此外，还应检查后位仪表的*限是否时正确。
3、满标度范围设定-对于带有输出指示的可变量程型电磁流量计，在测量系统投入使用时，可据使用要求通过改变量程开关/电位器或量程波动开关来变量程，改变结果可在转换器显示面板的瞬时流量数字上显示出来。其优点为改变量程时并不影响测量精度。
对于固体量程型的电磁流量计，*好送制造厂去改变量程。
上述工作之后，注意后位仪表输入信号与电磁逻辑的输出信号的一致性（0-10毫安或4-20毫安）。便可投入正常运行了。

管道测量流量计的维护
在使用过程中，一般性维护工作主要巡检：
1、按所在工作地区，查看工作电源电压是否正确；
2、传感器接地是否可靠或损坏；
3、介质是否充满传感器，介质中有否气泡；
4、读数正确否，测量值在测量范围内吗？
5、端子接线松动否？
6、流量传感器是否遭水浸泡？转换器箱内有无小动物爬进造成电缆短路故障？询查周期则视安装环境条件而定。

管道测量流量计安装要求

1)、安装环境的选择：

应尽量远离具有强电磁场的设备，如大型电机、大型变压器、大型变频器等。

安装场所不应有强烈震动，管道固定牢靠，环境温度变化不大（防止固液两相变化）。

安装环境应便于安装和维护。

2)、安装位置的选择：

安装位置必须保证管道内始终充满被测液体。

选择液体流动脉冲小的地方，即应远离泵和阀门、弯头等局部阻力件。

测量双相（固、液和气、液）液体时，应选择不易引起相分离的地方。

被测管道内径或周长容易测量，并且椭圆度应较小。

3)、直管段长度：

传感器安装管道上游侧直管段长度应大于或等于10D，下游侧应不小于5D(D为被测管道通径)。

4)、 流量控制阀门和调节阀门：

流量控制阀门应安装在传感器上游侧的被测管道内，流量调节阀门应安装在传感器下游侧。

流量时，通常流量控制阀门应处于全开状态。
