电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型和分离型。

电磁流量计是基于法拉*电磁感应定律原理的流量仪表，用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

dn400管道流量计工作原理

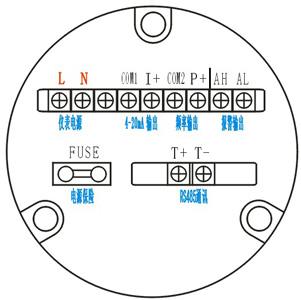

流量计测量原理是基于法拉*电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电*检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电*间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

dn400管道流量计特点
1、仪表结构简单、可靠、无可动部件，工作寿命长.
2、无截流阻流部件，不存在压力损失和流体堵塞现象.
3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统.
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理理参数的影响.
5、采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti 等电*材料的不同组合可适应不同介质的需要.
6、备有管道式、插入式等多种流量计型号.
7、采用EEPROM存贮器，测量运算数据存贮保护安全可靠.
8、具备一体化和分离型两种形式.
9、高清晰LCD背光显示.

dn400管道流量计技术参数



dn400管道流量计选型注意事项

仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

1.被测流体名称和其化学性能。

2.*大流量、*小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。

3.*高工作压力。

4.*高工作温度、*低工作温度。

5.被测流体必须具备一定的导电性，导电率≥5μs/cm。

6.*大流量和*小流量必须符合表 2-1 的数据。

7.实际*高工作压力必须小于流量计的额定工作压力（见传感器铭*）。

8.*高工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭*）。

9.确定是否有负压情况存在。

10.电*和衬里材料的选择应满足流体介质的化学性能。

dn400管道流量计公称通径与流量范围

dn400管道流量计电*材料的选择
针对不同的被测介质，考虑到其腐蚀性不同，应选择不同的电*材料，下表是常用电*和其耐腐性能,详见附表1。


dn400管道流量计内衬材料的选择
如电*一样，对于不同的介质，由于其腐蚀性、温度、磨损性不同，所以要有针对性的选择内衬材料，下表是常用衬里材料的性能及其适用范围，详见附表1


dn400管道流量计安装点及安装环境的选取
①选取要点:
系统正常运行时测量管必须保证满管。如出现非满管，流量计就不能正常工作，读数可能是忽大忽小的随机数;
传感器上游要有一定的直管段，但其长度与其它流量仪表(如超声波流量计)相比较要求较低。上游如有90°弯头、T形管、同心异径管、全开闸阀等扰流件，一般要求离电*中心线(不是传感器进口断面)有5倍直径(5D)长度的直管段，如是上游有闸阀且没有全部打开，一般要求10D长度的直管段;下游直管段长度一般为2D-3D,或更短;
1.安装传感器时尽量保持电*水平位置，以免气泡覆盖电*而出现读数不稳;条件允许传感器应安在自下而上流动的立管上，这样管内不易存气，同时保证工作时是满管，而且无沉积物生成，还可以减少液体内固体颗粒及杂质对内衬的磨损;
2.注意管道液体流动方向与传感器的标识一致;
3.尽可能避免测量管出现负压，如传感器不可安装在泵的抽吸侧;
4.尽可能避开附近的大电机、大变压器等，以免引起电磁干扰;
5.选择振动较小的位置安装传感器;
6.测量不同液体的混合介质时，传感器应安装在混合点的上游，如安装在下游，必须装在混合已经均匀或化学反应充分完成段;
7.尽可能避开周围环境高浓度腐蚀性气体;如是一体机要避免雨淋或浸没以及阳光直照，环境的相对湿度和温度要符合仪表说明书的要求;
②现场传感器安装位置的典型案例

图1:为了日后系统及流量计的检修维护方便，条件允许应如此图安装旁通管道;
图2:安在泵的抽吸侧，会因管道出现负压而损坏传感器内衬，所以应安装在泵出口侧 处，而且N点距离泵尽可能远些;
图3:流量计应尽可能安装在阀门的上游侧处，不应安装在下游侧处， 如受现场条件限制必须安装在d点,在阀门未全开时，d点距离阀门至少10D。
图4:此图中的e处、f处是优先选择安装点， g处是管道*高点易积聚气泡不宜安装，h处于下降管段，可能出现非满管情况，故更不宜安装。
图5:水平管道应安装在稍稍上升的管道区，如图i处;
图6:当流量计安装在如图示的落差管上时，如落差高度超过5米时，应在流量计的下游的*高处，如图j 处，安装排气阀;
图7:当敞口灌入或排放，流量计应安装在管道的低段区，如图k处。

③接地
本公司生产的管段式传感器均是三电*式，其中底部的电*是接液电*，也就是通常说的接地电*，这样在非金属绝缘管道或有绝缘内衬的金属管道上安装传感器时，一般情况下无需另加接地环。
出厂时仪表配2根接地线，安装时要求在与仪表两端连接的法兰上各钻一个M5×10的螺孔，把接地线用M5×8不锈钢螺丝牢靠固定在两边法兰上。如下图示。
通常情况下无需单独外加接地线，但传感器上有预留的接地点，以备在特殊环境下如安装环境有较大干扰时，通过该处外加接地线保证整个仪表可靠、良好接地以减少干扰，接地线可采用截面大于4mm2 的多股铜线，接地电阻应小于10Ω，且不能接在电机、变频器或其它大电器设备的公共地线上，如下图示。
