乙酸乙酯流量计

乙酸乙酯流量计概述

涡轮流量计是速度式流量仪表中的一种，也叫叶轮式流量计，以动量矩守恒原理为基础。

涡轮流量计的结构见右边图 1-1 和图 1-2，流体在管道中流动时冲击涡轮叶片，使涡轮旋转，涡轮的旋转速度随流量的变化而变化，*后从涡轮的转数求算出流量值，在二次仪表上进行计数和显示，可反映出瞬时流量和累积流量（或称总量），也可转换成标准信号进行远传。此外，传感器输出的脉冲频率信号可以单独与计算机配套使用，由计算机代替流量显示仪表实现密度或温度、压力补偿，显示流体体积流量或质量流量。是目前流量仪表中比较成熟的高准确度仪表之一。

乙酸乙酯流量计部件组成

通常涡轮流量计由整流器、仪表管段、传感器和前置放大器构成。

整流器是为了消除或减少流动中的漩涡流、偏心流等各种非轴对称流和脉动流而设置于流量计前端管道中的装置。

仪表管段是指包括整流器、上下游直管段以及流量计在内的配管部分。

传感器是把转子的转动转换成电信号的装置。通常把涡轮流量计中感知流体流速的涡轮及其组合（包括前后导流架、轴承、壳体及前置放大器）统称为涡轮流量传感器。

前置放大器是为了传送传感器的电信号而对其进行放大、整形，从而得到输出信号的装置。将输出信号的信号处理、转换部分称为二次仪表或显示仪表。

乙酸乙酯流量计工作原理

流体通过传感器壳体时，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可传至显示仪表，显示出流体的瞬时流量或累积流量。

在一定的流量范围内，脉冲频率 f 与流经传感器的流体的瞬时流量 Q 成正比，流量方程为：

式中 qv —— 流体的瞬时流量（工作状态下）m3/h ；

f —— 脉冲频率，Hz；

K —— 传感器的仪表系数 m-3 ，由校验单给出。

每台传感器的仪表系数由我公司填写在检定**中，K 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

乙酸乙酯流量计产品特点与材质

本公司产品的各项零部件均采用高精度的数控机床加工成型，具有一致性好，产品质量稳定，各项指标均优于同类国标要求。

传感器阀体采用国标 304 不锈钢制作，法兰采用 HG20593-2009、PN16 标准；

前后导向支架选用 304 不锈钢精密铸造成型，表面光洁度高，对流体通过时阻力小，与阀体紧密配合，在大流量通过时无噪声。

轴承选用高品质硬质合金轴承，耐磨蚀、耐腐蚀、寿命高。

叶轮选用高导磁不锈钢材料，整体式设计，经过高精密加工中心的一道道精雕细琢，品质优良，从而保证了整机的性能要求。

二次仪表选用国内知名厂家的产品，以确保整机在使用中的稳定性和精准性。

乙酸乙酯流量计适用场合

我公司研制生产的 LWGY 型涡轮流量计是在吸收国内外流量仪表的先进技术并结合实际使用情况加以优化设计而成的新一代涡轮流量计，广泛应用于测量封闭管道中与不锈钢 1Cr18Ni9Ti、2Gr13、刚玉 Al2O3和硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于 5*10-6m2/s 的液体，对于运动粘度大于 5*10-6m2/s 的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以实现定量控制、超量报警等功能，是流量计量和节能的理想仪表。与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。它被广泛用于石油、化工、冶金、科研、国防、计量等领域的计量、控制系统。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

乙酸乙酯流量计规格代号与仪表参数

1 规格代号的表示方法

LWGY 型涡轮流量传感器型号和规格代号表：

2 仪表参数

传感器的公称通径、流量范围、流体温度、公称压力、环境温度、相对湿度、*大压力损失表：

乙酸乙酯流量计产品特点

本公司生产的涡轮流量计主要有以下特点：

1 优点

①准确度高。涡轮流量计的测量精度一般为±0.25%R～±0.5%R，高精度型可达±0.15%R。在线性流量范围内，即使流量有所变化也不会降低累积准确度。

②测量范围宽。*大和*小线性流量比通常为 6:1～10:1，有的大口径流量计甚至可达 40:1，故适宜流量大幅度变化的场合。

③重复性好。短期重复性可达 0.05%～0.2%，由于具有良好的重复性，因此在贸易结算中是优先选用的流量计。

④压力损失小。流通能力大（同样口径可通过的流量大）。

⑤耐高压。由于外形简单并且采用磁电感应结构，仪表壳体上无需开孔，容易实现耐高压设计，可用于高压液流的测量。

⑥数字信号输出。传感器输出的是与流量成正比的脉冲频率信号（即数字信号），易于远传，因此适用于总量及瞬时流量的计量与控制，信号的抗干扰能力也较强。获得的信号频率高，信号分辨率强。

⑦安装维修方便。结构简单轻巧，安装维护方便。因为无滞留部分，内部清洗简单。如发生故障，并不影响管道内流体的输送。

⑧适用范围广。基本上为圆筒形设计，容易适应高温、高压的要求和低温流体的测量；

⑨耐腐蚀。传感器采用国标不锈钢抗腐蚀材料制作，耐腐蚀性能好。

2 局限性

①不能长期保持校准特性，需定期校验。对于贸易储运等有高准确度测量要求的，*好配备现场校验设备，可定期校验以保持其特性。

②不太适宜高黏度型介质。对黏度变化反应敏感。介质黏度增大使流量计测量下限值提高，范围度缩小，线性度变差。

③仪表受来流流速分布畸变和旋转流影响较大，传感器上下游所需直管段较长，如安装空间受限制，可加装流动调制器（整流器）以缩短直管段长度。

④对被测介质清洁度要求较高。

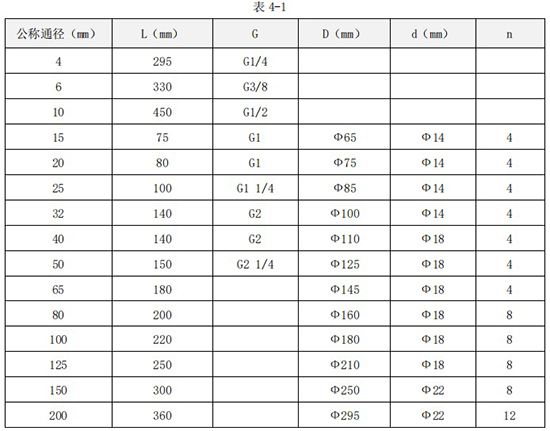

乙酸乙酯流量计外形尺寸参数

乙酸乙酯流量计安装地点的选择事项

涡轮流量计设计时已考虑到了在恶劣环境条件下工作的情况，但是为长期保持其精确度和稳定性，在选择安装地点时还是要注意下列事项：

环境温度：避免安装在环境温度变化很大的场所。如果受到热辐射，须有隔热通风的措施。

环境空气：避免把流量计安装在含有腐蚀性气体的环境中。如果一定要安装在这样的环境中，则必须提供通风措施。

机械振动和冲击：仪表的结构很坚固，但在选择安装场所时应尽量避免机械振动或碰撞冲击。如果仪表安装在振动较大的管道上，则管道需加支撑。

限制使用无线电收发机：流量计的电气部分是可以抗高频电噪声干扰的。但是如果太靠近仪表处使用无线电收发机，那么高频噪声干扰就会影响到仪表。查看一下仪表安装场所，仪表是否受到无线电收发机的影响(把无线电收发机从几米远处移向仪表，看是否受到影响)。如有的话，就把收发机远离该场所。

其它：仪表的周围应留有适当的空间，以便于设备安装和定期检修。如若必须安装在室外，须有防雨淋和遮阳措施。

乙酸乙酯流量计安装前的检查

为保证使用时的*佳性能，用户应注意以下安装前的检查要求：

①安装涡轮流量计前，管道一定要清扫。被测介质不清洁或含有杂质时，轴承、叶轮*易被卡死或损伤，严重损坏涡轮流量计，直接影响流量计性能。此时，应加装过滤器，过滤网目数根据流体杂质情况而定，一般为 20～60 目。当流体中混有游离气体时，应加装消气器，特别是用于贸易计量时不能忽略，要设置空气分离器以防发生这种情况。整个管道系统应密封良好。

②在安装前用嘴对流量传感器的叶轮吹气使其快速旋转，定性判断其性能。若发现不转，必须返回维修，不得自行拆装，以免影响测量性能。

③安装涡轮流量计时，前后管道法兰要检查水平，否则管道应力对流量计影响很大。

④流量传感器可以安装在水平或者垂直位置，流体流动方向应与壳体上的流向标志一致。水平安装的传感器要求管道不应有目测可察觉的倾斜（一般在 5°以内），垂直安装的传感器管道垂直度偏差亦应不大于 5°。在垂直安装时，应安装在流向向上的管道上，以保证流体充满管道。传感器的管道应与上、下游直管段同心安装。连接密封用的垫圈不得伸入管道内腔。上下游侧应有与流量传感器相同公称口径的、长度分别不少于 20DN 和 5DN 的直管段，其内壁应光滑清洁，无明显凹痕、积垢和起皮等缺陷，否则应在上游安装整流器。

⑤流量传感器是精密机械类仪表，叶轮转速很高，流速的突然变化会损坏叶轮，所以应将调节流量的阀门安装在传感器的下游方向，且缓慢调节流量，严防发生水击现象。

⑥流量传感器的仪表系数 K 对流体黏度的变化是敏感的，出厂时用水标定。当测量黏度大于 3MPa?s的流体时，流量测量范围和仪表系数有可能发生变化。为保证测量准确度，在订货时必须注明介质。

⑦用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。

⑧流量计周围不能有强的外磁场干扰及强烈的机械振动。传感器应远离外界电场、磁场，必要时采取有效屏蔽措施，以避免外来干扰。流量计尽可能远离泵、冷冻机等振动源。

⑨在室外安装时，上部应有遮盖物，以免雨水浸入和烈日暴晒而影响流量计使用寿命。

⑩进行管道耐压试验时，涡轮流量计不得安装在管道上。

乙酸乙酯流量计安装方法

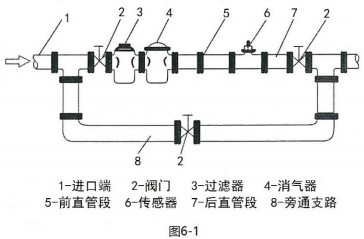

涡轮流量传感器的安装布置简图如图 6-1。

涡轮流量计在出厂时将流量传感器、检测部件、流量显示仪表等组件分开包装，在现场安装的步骤如下：

①检查传感器、检测部件、流量显示仪表的出厂编号（或仪表系数）是否一致，切不可将不同出厂编号（或仪表系数）的组件混合安装，以免影响测量准确度。

②按安装要求将传感器组件装在管路上。

③用螺纹连接方式将检测部件固定在传感器组件上。

④在传感器壳体上安装流量显示仪表组件（整体安装），或将流量显示仪表安装在传感器附件的管路上。

乙酸乙酯流量计的安装

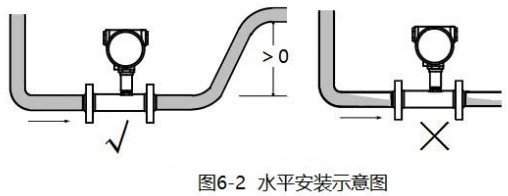

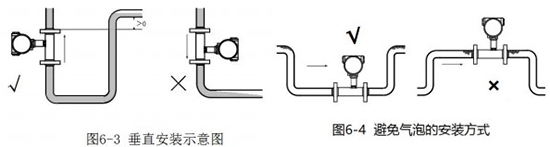

1.在安装涡轮流量传感器时，必须保证满管安装，即管道中充满流体。否则流量测量会受到影响，导致测量误差。水平安装时如图 6-2 示意安装，垂直时如图 6-3 示意安装。

2.若流量传感器安装位置位于管线的低点，为防止流体中杂质沉淀滞留，应在其后的管线安装排放阀，定期排放沉淀杂质。

3.流量计一般水平安装，要垂直安装时需在订货时说明。

4.流量传感器不应装在水平管线的*高点，以免管线内聚集的气体（如停流时混入空气）停留在流量传感器处不易排出而影响测量。正确安装参见图 6-4 的方式。

5.传感器的安装方式根据规格不同，采用螺纹或者法兰安装。严禁在流量计壳体上进行焊接。焊接时必须将流量计拆离管线。

6.安装流量计前应将管道内的杂物、焊渣、粉尘清理干净。

7.在需要连续运行不能停流的场合，为了检修时不致影响流体的正常输送，建议在流量传感器的安装处，按图 6-1 设置旁通管路和可靠的截止阀，测量时应保证旁通管路无泄漏。

8.流量计安装时，其上、下游应根据使用说明书的要求配置相应长度的直管段。传感器上游端至少有 20 倍公称通径长度的直管段，下游端应不少于 5 倍公称通径长度的直管段。

9.为保证流量计的使用寿命，必须安装过滤器。对于不能停流的，应并联安装两套过滤器，轮流清除杂质，或选用自动清洗型过滤器。

10.安装时注意流体方向，不得反向安装。

11.需要安装流量调节阀的场合，调节阀应安装在流量计的下游处，以减少来自上游的流量干扰，利于流量的调节稳定。上游侧的截止阀测量时应全开，且这些阀门都不得产生振动和向外泄漏。压力表可装在上下游进出口处，温度计应装在下游 5DN 处。对于可能产生逆向流的管线应加装止回阀以防止流体反向流动。

12.流量传感器露天安装时，请做好遮阳和防雨淋措施。

13.流量计外壳设有接地端子，应可靠接地，但不得与强电系统地线共用。

14.现场安装、维护必须遵守“有爆炸性气体时勿开盖”的警告语，并在开盖前关掉外电源。

15.拆装流量计时，对磁感应部分不能碰撞。

16.投入运行前先进行仪表系数的设定。仔细检查，确保仪表接线无误，接地良好，方可送电。

17.涡轮流量计所安装的管道不得对其施加任何应力。

18.进行管道耐压试验时，涡轮流量计不得安装在管道上。

19.流量计显示仪表应可以转动一定角度。
