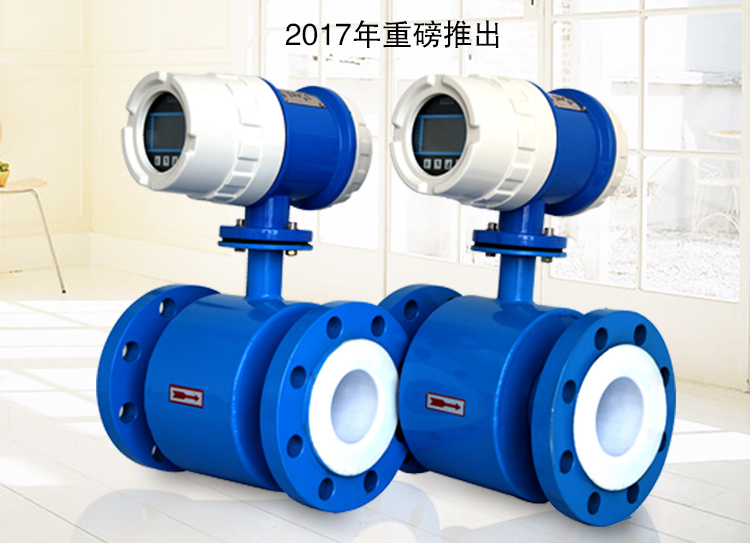

酸水流量计

酸水流量计产品种类及适用范围

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型和分离型。

电磁流量计是基于法拉*电磁感应定律原理的流量仪表，用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

酸水流量计的优点
主要体现在以下几个方面：
⑴压力损失相对较小。电磁流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件，当流体通过流量计时不会引起任何附加的压力损失，流量计的阻力仅是同一长度管道的沿程阻力，是流量计中运行能耗*低的流量仪表之一。
⑵可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。电磁流量计的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等；电磁流量计易于选择与流体接触件的材料品种，可应用于腐蚀性流体。
⑶电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率（只要在该仪表的要求的临界值以上）变化明显的影响，因此，电磁流量计经水标定后，可以用来测量其它导电性液体的流量。
⑷量程范围宽。量程比通常为20：1～100：1，甚至更大。此外电磁流量计的输出只与被测介质的平均流速成正比，而与轴对称分布下的流动状态（层流或紊流）无关。
⑸口径范围宽，从几个毫米一直到几米。
⑹电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。

酸水流量计测量原理
1）概述
依据：
据法拉*电磁感应定律，测量管道内的流动的导电液体（等效于许多连续的导电薄圆盘）做垂直于磁场的运动，产生感应电动势，电势大小与流量相关。
磁场：
恒定磁场：适于测量时不易产生*化现象的非电解液；
交变磁场：工业用的大部分形式（可减小*化现象）。
根据法拉*电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势E，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B，L，u三者互相垂直，则E = BLu
2）测量模型
感应电势的方向由右手定则确定，大小由下式决定：

酸水流量计产品特点

1.独立性强，测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

2.结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。

3.适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。

4.安装要求低，直管段要求低（前 5D 后 2D）。

5.工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。

6.输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

酸水流量计执行标准及技术参数

1 产品执行标准

产品性能符合电磁流量计行业标准 JB/T9248-2008 及 JJG1033-2007 要求。

2 主要技术指标

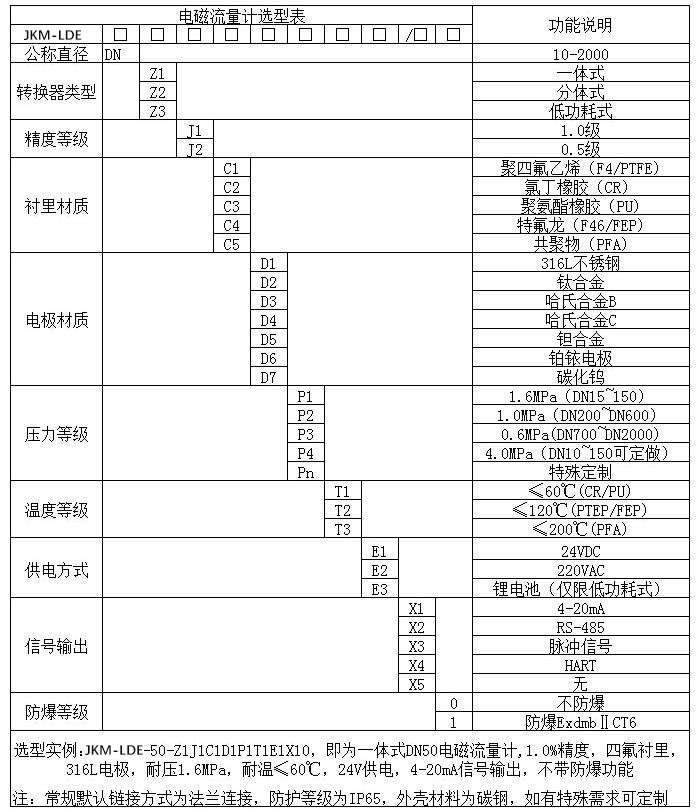

酸水流量计仪表选型

仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

1.被测流体名称和其化学性能。

2.*大流量、*小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。

3.*高工作压力。

4.*高工作温度、*低工作温度。

5.被测流体必须具备一定的导电性，导电率≥5μs/cm。

6.*大流量和*小流量必须符合表 2-1 的数据。

7.实际*高工作压力必须小于流量计的额定工作压力（见传感器铭*）。

8.*高工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭*）。

9.确定是否有负压情况存在。

10.电*和衬里材料的选择应满足流体介质的化学性能。

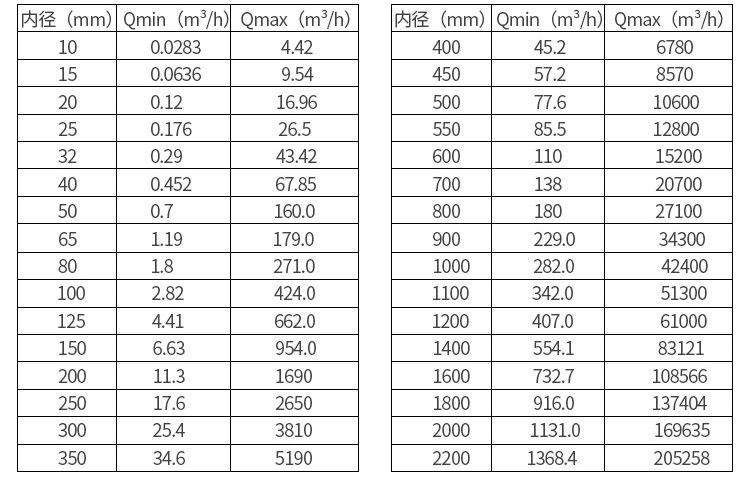

酸水流量计公称通径与流量范围

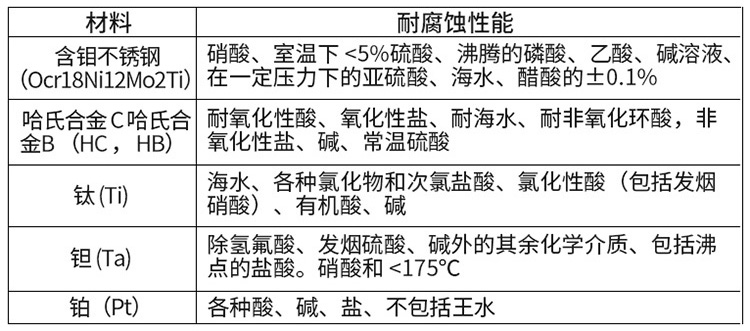

酸水流量计电*材料的选择

酸水流量计衬里材料的选择

酸水流量计选用及安装要求
被测流体必须是导电液体。不能测气体、蒸汽、石油制品、甘油、酒精及纯净水等；
量程的选择：常用流量*好超过满量程的50％。常用流速为2～4m/s*合适；
压力的选择：使用压力必须低于电磁流量计额定工作压力，一般不超过16×105Pa；
温度的选择。被测介质温度不能超过村里材料的容许使用温度，一般≤200°C。

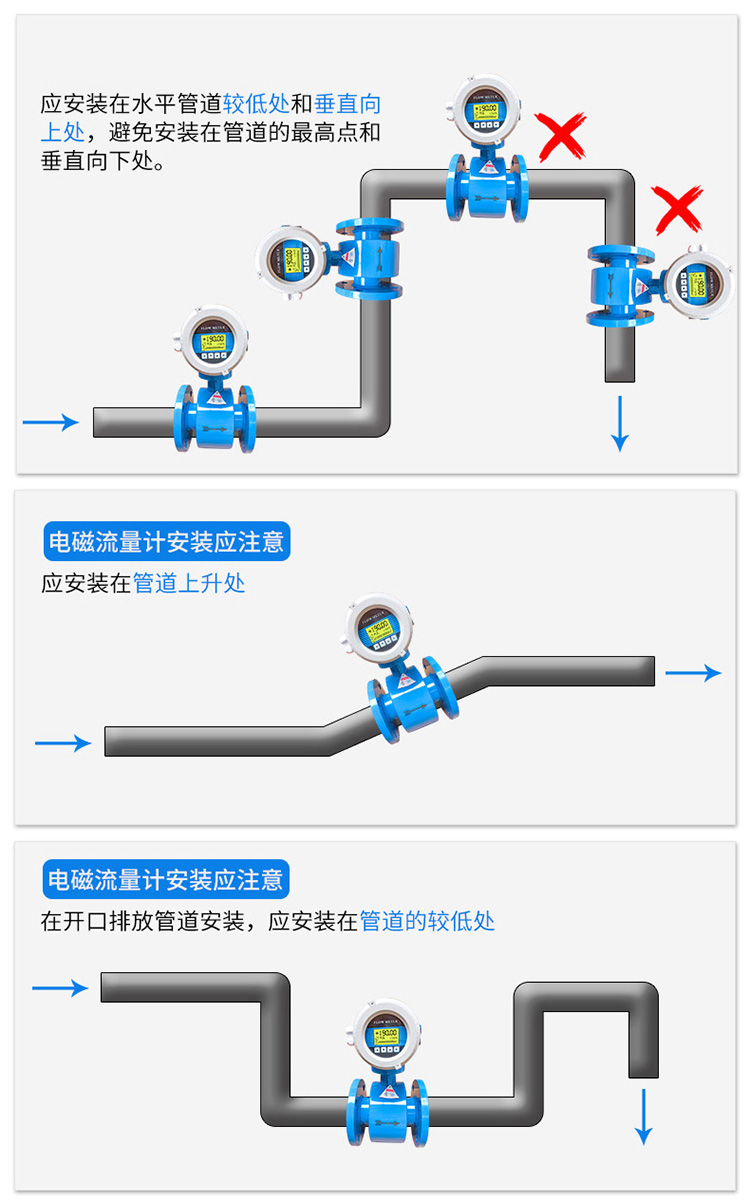

酸水流量计安装注意事项
推荐垂直安装，且被测流体是自下而上流动。也可水平安装，但要使两电*在同一水平面上，要保证测量导管都充满液体。
流量计的外壳、屏蔽线、测量导管都要接地。要求单独设置接地点，不要连接在电机或上、下管道上。（因信号较弱，满量程时只有几毫伏，且流量很小时，只有几微伏，外界稍有干扰就会影响测量精度。）
安装地点要远离一切磁源。（如大功率电机、变压器等）
流量计前必须有10D左右的直管段，以消除各种局部阻力对流线分布对称性的影响。

使用电磁流量计时要注意
⑴不能用来测量气体、蒸汽以及含有大量气体的液体。
⑵不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质。
⑶普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。
